Automatisierung auch

im Schaltschrankbau

Ein Grund für die Entwicklung von Epos war der Wunsch, den Schaltschrankbau effizienter zu gestalten. Johannes Paschmanns: „Wir fertigen die Schaltschränke im eigenen Hause und wollen das auch beibehalten, weil wir Synergien zwischen Planung und Fertigung sehen. Aber wir wollen so wirtschaftlich wie möglich arbeiten und auch hier automatisieren. Deshalb werden die in Epos bzw. Eplan generierten Daten sowohl für die Blechbearbeitung als auch für die Verdrahtung genutzt.“

Anzeige

Intralogistik: Neue Baumer ToF-Sensoren machen sich klein

In der Intralogistik ist die Maximierung der Lagerkapazität entscheidend. Kompakte Sensoren spielen dabei eine Schlüsselrolle: Höchste Leistung in kompakter Bauform schafft mehr Platz für die Ware, denn die Technik macht sich klein. ‣ weiterlesen

Integrierte Intelligenz

Treibende Kraft hinter der Entwicklung des Portals war und ist Entwicklungsleiter Matthias Hammans, der als Informatiker den richtigen ‚Background‘ für die Strukturierung der Daten mitbringt. Hier steckt die Tücke und vor allem die Intelligenz im Detail: „Die Konfiguration erfolgt allein durch die Komponentenauswahl. Das System sucht selbsttätig nach der logischen Struktur. Es verknüpft Klemmen, nimmt Zuordnungen vor, legt Kontaktverweise fest und ‚weiß’´ z.B., wenn eine Pumpe einen Frostwächter zur Zwangseinschaltung benötigt.“ Nur aufgrund dieser ‚eingebauten Intelligenz‘ kann Epos einen kompletten Schaltplan in Eplan mit Klemmenaufbauplänen ausgeben sowie einen detaillierten 3D-Aufbauplan der Schaltanlage – und noch vieles mehr. Matthias Hammans: „Die Pläne enthalten z.B. jede Aderbeschriftung, jeden Potentialabgriff, jeden Anschlusspunkt und alle Jumper-Settings der verwendeten Bauteile. Sie berücksichtigen Kontaktverweise und Bus-Adressen, und der Anwender erhält vollständige Übersichtslisten aller Kabel und Klemmen – bis zur letzten Schraube.“ Und da in den zugrundeliegenden Programmen sowohl die aktuellen Komponentenpreise (über die Verbindung zum ERP-System von Hell) als auch der Zeitaufwand für die Montage hinterlegt sind, ergibt sich der Preis für die Herstellung der Schaltanlage ebenfalls von selbst.

Erhebliche Zeiteinsparung

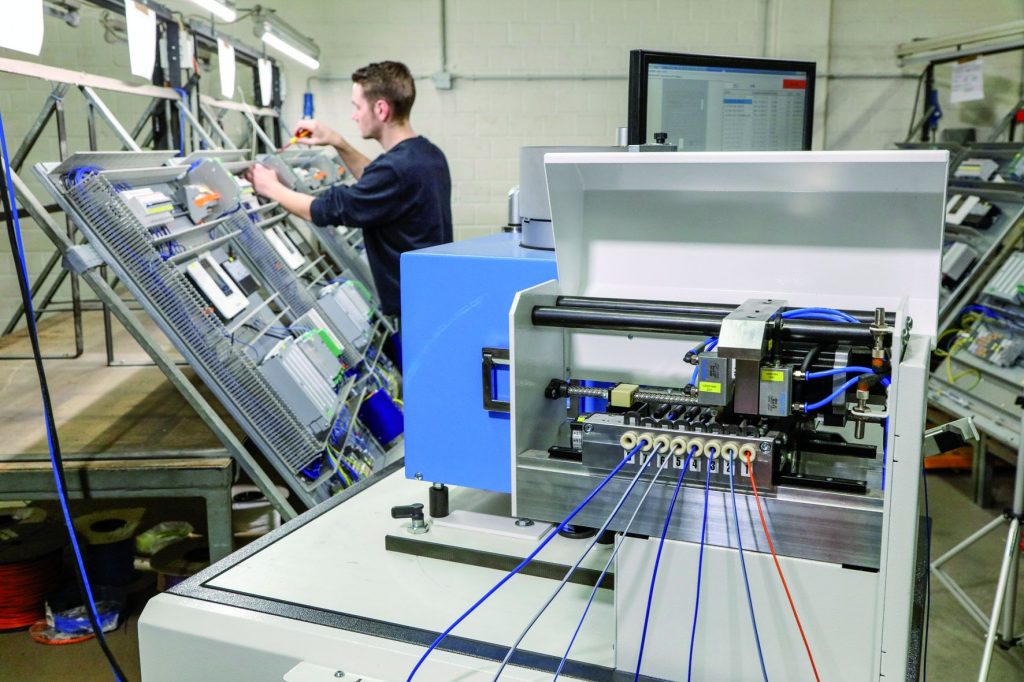

Diese weitestgehend automatisierte Elektro- und Schaltanlagenplanung ermöglicht schon bei der Nutzung für den Eigenbedarf erhebliche Zeiteinsparung. Johannes Paschmanns: „Allein bei der Verdrahtung sparen wir 40 bis 60 Prozent Zeit. Die Blechbearbeitung beschleunigt sich ebenfalls drastisch. Das gleiche gilt für die Erstellung von Angeboten, die wir in Epos oft in weniger als einer halben Stunde erarbeiten können, und natürlich von Schaltplänen, die in wenigen Minuten aus der Kalkulation erstellt werden können. Die Qualität der Planung ist sehr hoch – die Nacharbeitsquote liegt bei Null. Und es gibt keine Begrenzung: Das System bewältigt selbst sehr komplexe Projekte mit mehreren Schaltschrankfeldern und hunderten Seiten Schaltplan.“

Anzeige

Automatisierung neu gedacht

Digitale Souveränität in der Automation: Fraunhofer IOSB-INA entwickelt einen KI-Assistenten für die SPS-Programmierung. ‣ weiterlesen

Seiten: 1 2 3
