Gleichstrommotoren mit und ohne Bürsten bis 130mm
Aufsteigende Antriebe
Vor ein paar Jahren noch gar nicht vorhanden, nimmt der Anteil der Gleichstrommotoren (DC) mittlerweile 70 Prozent am gesamten KOCO MOTION Portfolio ein – Tendenz steigend. Das umfangreiche und auch kundenspezifisch ausführbare DC-Motorenprogramm des Antriebsspezialisten deckt heute einen Leistungsbereich von 0,06 bis 1670 Watt ab. Für die unterschiedlichsten Einsatzfälle stehen bürstenbehaftete und bürstenlose Motoren in zahlreichen Ausführungen bereit.

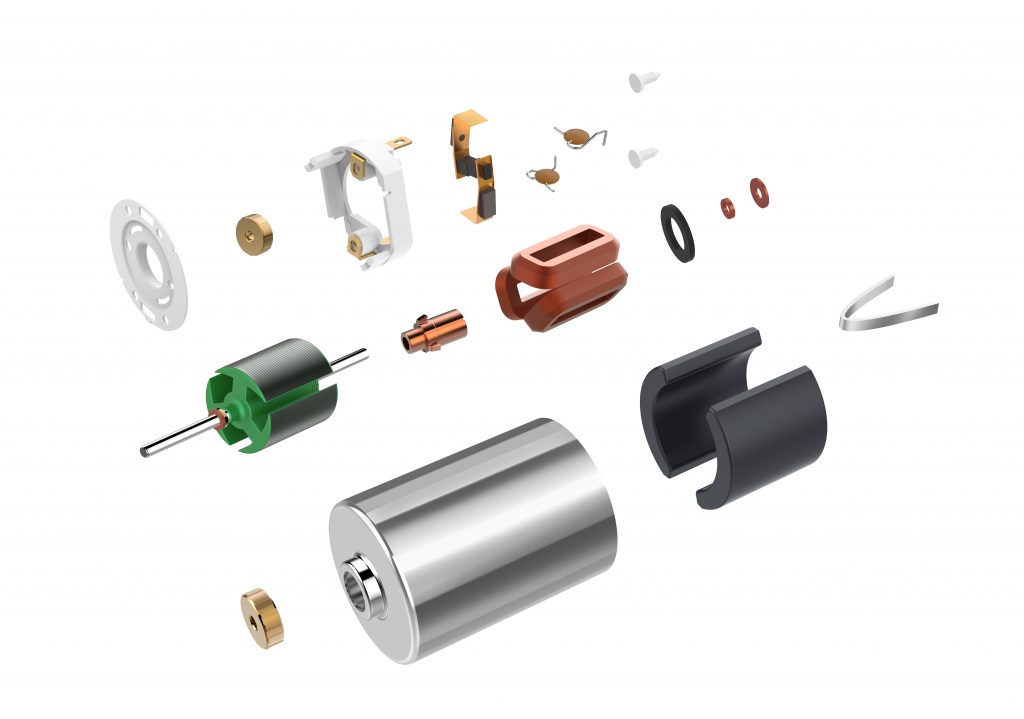

Kombiniert man einen Eisenanker-DC-Motor mit einem Planetengetriebe erhält man ein hohes Anlaufmoment.
Kombiniert man einen Eisenanker-DC-Motor mit einem Planetengetriebe erhält man ein hohes Anlaufmoment.Bild: Koco Motion GmbH

Das DC-Motorenprogramm von Koco Motion deckt den Leistungsbereich von 0,06 bis 1.670W ab. Der Hersteller bietet verschiedene Arten an Gleichstrommotoren im Durchmesserbereich von 4 bis 130mm – unterteilt in bürstenbehaftete und bürstenlose Motoren. Die Anforderungen an Lebensdauer und Elektromagnetische Verträglichkeit (EMV) sowie die Schaltzyklen entscheiden darüber, ob ein bürstenloser oder bürstenbehafteter DC-Motor als Antrieb in Frage kommt.

DC Motoren mit und ohne Bürsten

Bürstenbehaftete Motoren sind als Eisenankermotoren oder eisenlos ausgeführt. Eisenlose DC-Motoren verfügen über eine freitragende Wicklung mit Edelmetall- oder Kupferkohlekommutierung. Komplettiert mit einem Encoder und einem Planetengetriebe lassen sie sich als Servosystem nutzen. Solche Kleinstmotoren eignen sich besonders für batteriebetriebene Anwendungen. Kombiniert man Eisenanker-DC-Motoren mit einem Planetengetriebe erhält man ein hohes Anlaufmoment. Mittels kugelgelagertem Rotor werden hier mögliche Radialkräfte aufgenommen und so die Lebensdauer des Antriebs verbessert. Die Mechanische Kommutierung verfügt über drei bis 13 Segmente. Die Bürsten unterscheiden sich in der Materialauswahl, zur Auswahl stehen Kupfer und Kohle oder Edelmetall. Bürstenlose, auch BLDC-Motoren genannt, sind verschleißarm und bieten somit eine hohe Lebensdauer. Die BLDC-Motoren werden in zwei Bauformen angeboten: als Innen- und als Außenläufer. Während Innenläufer eine größere Leistungsdichte bieten, ist das Trägheitsmoment beim Außenläufer höher als bei einem baugleichen Innenläufer. Die jeweils eingesetzte Bauform hängt schließlich vom zur Verfügung stehenden Bauraum und der benötigten Performance ab, die die Anwendung erfordert. Bürstenlose DC-Motoren gibt es mit und ohne Hallsensoren. Sie sind langlebig, kompakt und kostengünstig. Hohe Zuverlässigkeit auch bei hohen Drehzahlen sowie gutes Regelverhalten sind die besonderen Eigenschaften dieser Motoren. Auch hier besteht die Möglichkeit der Aufrüstung mit Encoder und Planetengetriebe – und fertig ist das Servosystem. Die Bürstenlosen DC-Motoren mit integrierter Elektronik sind eine kostengünstige Lösung für Einsatzgebiete, die eine lange Lebensdauer erfordern. Durch den kompakten Aufbau und die integrierte Elektronik finden sie auch in kleinen Bauräumen Platz. Mittels der stufenlosen Drehzahleinstellung lässt sich nahezu jede Geschwindigkeit einstellen.

200W Glockenankermotor

Auf der SPS IPC Drives hat Koco Motion zwei neue leistungsstarke eisenlose Antriebe vorgestellt, die die bisherigen Größen im Durchmesserbereich 4 bis 25mm nach oben ergänzen. Die Glockenanker-DC-Motoren im Durchmesserbereich 30 und 32mm verfügen über eine robuste Kupfer/Kohle-Kommutierung und bieten Leistungen bis 200W. Durch die eisenlose Wicklung können die Motoren schnell beschleunigen und erzielen hohe Standzeiten bei Wirkungsgraden bis 90 Prozent. Der DC-Motor 3068 bringt bei 30mm Durchmesser und 68mm Baulänge eine Leistung bis 200W bei einer Drehzahl von 4000 min-1 auf. Der DC-Motor 3257 bietet bei 24V eine Leistung von 85W. Beide Motoren eignen sich für den Einsatz in batteriebetriebenen Anwendungen wie z.B. in Werkzeugen, medizintechnischen Handgeräten, in der Automatisierung oder in Smart-Home-Produkten.

Auf die Anwendung zugeschnitten

„Wir legen die Antriebe nach den Vorgaben und Anforderungen der Anwendung aus“, stellt Geschäftsführer Olaf Kämmerling seinen Kunden in Aussicht. „Dabei legen wir Wert auf die Lagerung sowie die Belastung der Motorwelle durch Unwucht oder hohe Drehzahlen.“ Bezogen auf den Anwendungsfall wird so das bestmögliche Verhältnis zwischen Durchmesser der Motorwelle und Schwungmasse ermittelt. „Selbstverständlich schauen wir parallel immer darauf, eine Kosten/Nutzen-orientierte Lösung zu erarbeiten“, ergänzt Kämmerling. „Wir bieten zahlreiche Grundmodelle mit Modifikationen durch Encoder, Getriebe, Kabel, Stecker, Wellen, Bremsen, Steuerungen oder Sensorik.“ Anwendungen finden sich z.B. in Elektroschlössern, Drohnen, Smart-Home-Produkten, Medizintechnik, Spielwaren, Pumpen, Sonder-, Verpackungs-, Etikettiermaschinen oder Nivelliergeräten, Laserscannern, Druckern sowie in Pumpen.

Seiten: 1 2Auf einer Seite lesen

KOCO Motion GmbH
http://www.kocomotion.de
