Moderne Fahrzeuge stecken heute voller empfindlicher Elektronik. „Angefangen hat es, als im Pkw nicht mehr nur ein Autoradio eingebaut wurde“, erinnert sich Dr. Martin Kull, Gründer und Geschäftsführer von MK-Messtechnik. „Mit der Zeit kam immer mehr Elektronik hinzu, von ABS und Airbag bis Mobilfunk und Navigation.“ Die einzelnen Systeme dürfen sich weder gegenseitig stören noch andere Systeme außerhalb des Fahrzeugs beeinträchtigen. Auch gegen Impulse von außen sollen sie möglichst unempfindlich sein. Schon als Student an der Universität Stuttgart führte der Elektronik-Ingenieur Messungen im Prüflabor von Daimler durch. In solchen Labors werden zum Teil sehr starke elektromagnetische Wellen auch weit jenseits geltender Grenzwerte erzeugt. Die Laborkammern werden deshalb während der Tests hermetisch abgeriegelt. Was in ihrem Innern vorgeht, kann nur mit Hilfe von Kameras beobachtet werden. „Damals bekamen wir die ersten Anfragen, Überwachungsgeräte für die Testkammern zu bauen. Der Bedarf lag zunächst bei weniger als 100 Kameras im Jahr, sodass sich die großen Firmen aus dem Nischenmarkt zurückzogen.“ Hier sah Dr. Kull seine Chance und begann mit der Entwicklung und Fertigung entsprechender Kamerasysteme. Heute verwenden fast alle Automobilhersteller bei ihren EMV-Tests die Kameras aus Notzingen.
Kamerasysteme für Prüfaufgaben

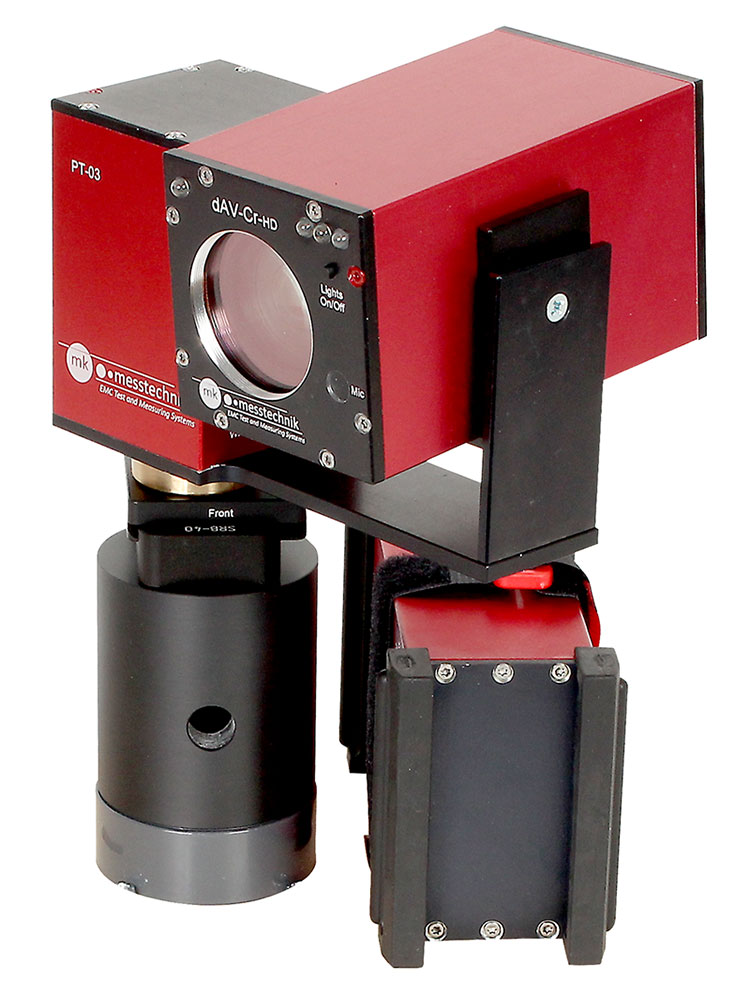

Je nach Prüfaufgabe kommen unterschiedliche Systeme zum Einsatz, die dann entweder fest an der Wand montiert oder auf verschiedenen Stativen befestigt werden. Außerdem gibt es eine sogenannte Sitzkiste, die auf dem Fahrersitz platziert wird und bis zu sechs Kameras aufnehmen kann. Damit lassen sich während der Tests das komplette Armaturenbrett, sämtliche Displays, Anzeigen und Steuerungselemente des Fahrzeugs beobachten. Um die Abläufe beim EMV-Test zu vereinfachen, wurde das Portfolio um schwenkbare Kameras mit Fernsteuerung erweitert. Ursprünglich waren sie nur für die Wandmontage gedacht. Doch die Nachfrage nach der beweglichen Variante wuchs bald auch bei den mobilen Systemen. „So mussten wir uns mit dem Thema mechanische Stabilität unter neuen Aspekten auseinandersetzen. Unsere Systeme sind zwar sehr robust, aber wenn ein Stativ mit einem 800g schweren Kameraaufsatz umfällt oder dieser Aufsatz von einer groben Hand gedreht wird, ist das eine Herausforderung für das Material. Wir haben das Problem mit einer Art Rutschkupplung gelöst.“ Kameras von MK-Messtechnik überwachen nicht nur die Fahrzeugelektronik, sondern auch den Wärmeverlauf. Dafür wurde die Infrarot-Kamera Opto-LWIR entwickelt. Die elektromagnetischen Felder, die bei den Tests aufgebaut werden, schaffen ein gewisses Brandrisiko. Durch sehr starke Felder kann es zu einer Überhitzung der Prüflinge oder von Teilen der Anlage kommen. Bei der Prüfung von Elektrofahrzeugen kommt eine weitere Hitzequelle hinzu, wie Dr. Kull erläutert: „Elektroautos laden auf dem Prüfstand ihre Akkus durch Rekuperation wieder auf. Sind diese voll, werden die Bremsen des Autos aktiviert. Die Bremsen können überhitzen, schlimmstenfalls kann es sogar anfangen zu brennen.“
Kleinstmotoren für präzise Ausrichtung

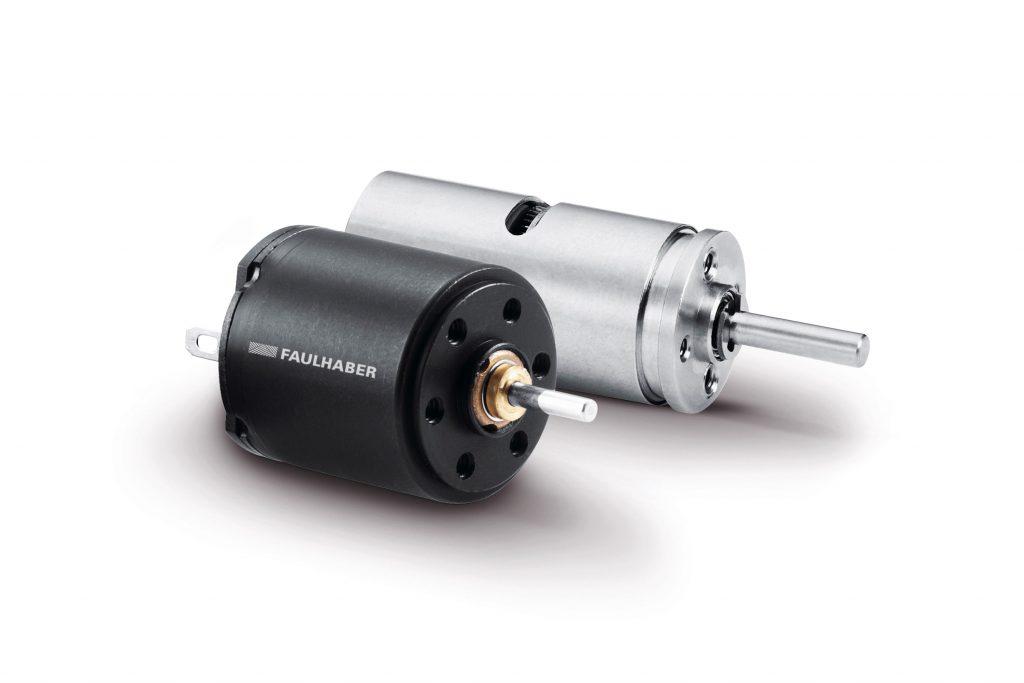

Um die Kameras exakt auszurichten, verwendet das Unternehmen Antriebe von Faulhaber. In dem Schwenk-/Neigekopf, der die Kamera ausrichtet, arbeiten zwei DC-Kleinstmotoren der Serie 1516 … SR mit Edelmetallkommutierung. Diese Art des Kommutierungssystems wird hauptsächlich aufgrund seiner geringen Größe, des sehr niedrigen Übergangswiderstandes und des präzisen Kommutierungssignals verwendet. Es eignet sich besonders für Anwendungen mit kleiner Strombelastung, wie z.B. batteriebetriebene Geräte. Dabei haben edelmetallkommutierte Motoren ihren optimalen Arbeitspunkt für Dauerbetrieb bei Last am Punkt oder nahe ihres höchsten Wirkungsgrades. Diese Argumente sprachen ebenfalls für den Antrieb, denn der Strom fürs Schwenken kommt aus den Akkus der Kameras. Die 16mm langen Kleinstmotoren mit einem Durchmesser von 15mm liefern ein Dauerdrehmoment von 0,59mNm. In der beschriebenen Kameraanwendung wurden sie mit einem Stirnradgetriebe der Serie 15/8 und einer Übersetzung von 900:1 kombiniert. „Anfangs hatten wir ein 500:1-Getriebe getestet, doch das war zu schnell. Mit der höheren Übersetzung dreht der Schwenkkopf zwar etwas langsamer, kann aber größere Gewichte bewegen.“ Bis auf das eigentliche Kameramodul und die Antriebe, die zugekauft werden, entwickelt und fertigt MK-Messtechnik das gesamte System selbst.
