In dem neuen Showroom von Fredriksons im schwedischen Vadstena fahren in gleichmäßigem Tempo Verpackungen, wie man sie aus dem Supermarkt kennt, auf einem Kunststoff-Kettenförderer vorbei. Die Förderanlage erstreckt sich über mehrere Ebenen, mal kurvig dann wieder über längere Strecken. Alles läuft wie am Schnürchen, nur ein leises Rattern ist zu hören. „Horizontale Förderbänder dieser Art werden im Produktionsprozess zum Beispiel nach dem Abfüllen von Milchprodukten in Kunststoffverpackungen eingesetzt“, erklärt Tommy Bäck, Conveyor Solutions Development Manager bei Fredriksons Verkstads. Die modernen Kunststoff-Kettenförderer des Unternehmens kommen unter anderem bei einem der größten Verpackungshersteller der Welt zum Einsatz.

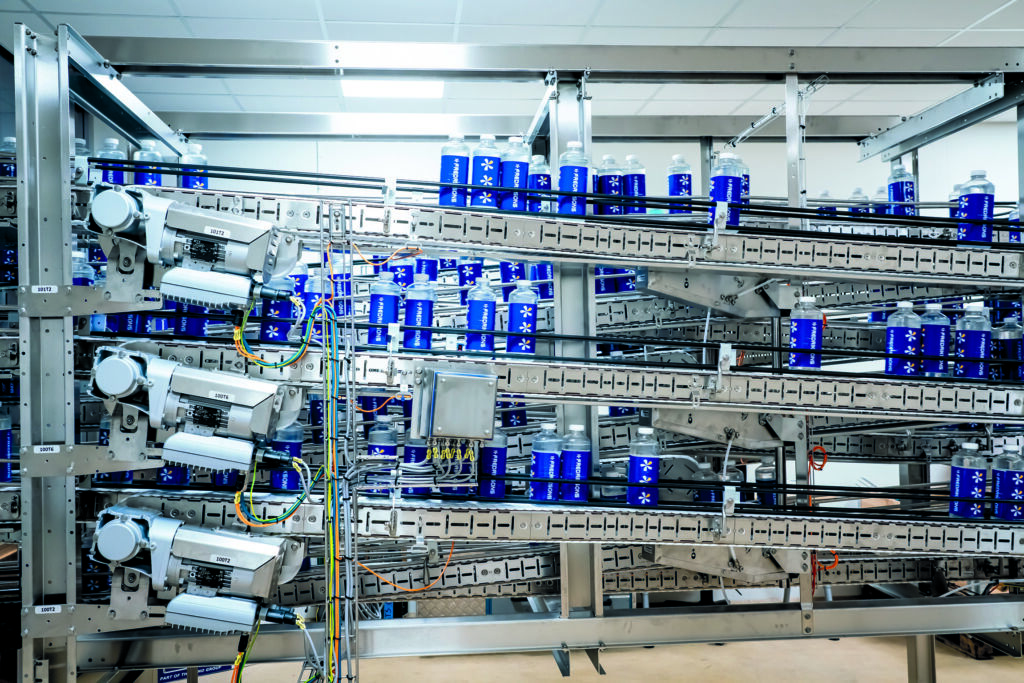

Wie bei diesem Modell gibt es auch für Förderanlagen in der Industrie oft nur ein begrenztes Platzangebot, daher muss der Anlagenbauer eine kluge Anordnung der Elemente wählen und bei allen verbauten Komponenten auf ein möglichst schlankes Design und eine effiziente Funktion achten. „Bei dem Aufbau unseres Showrooms vor etwa zwei Jahren haben wir beschlossen, unser gesamtes Automatisierungskonzept zu überarbeiten und zu modernisieren“, berichtet Bäck. „Nach sorgfältigem Abwägen, welche Antriebstechnik für uns am besten passt, haben wir uns für die Produkte von Nord Drivesystems entschieden – denn diese bieten für unsere Kunststoff-Kettenförderer verschiedene Vorteile.“
Individuelle Antriebssysteme nach Kundenwunsch

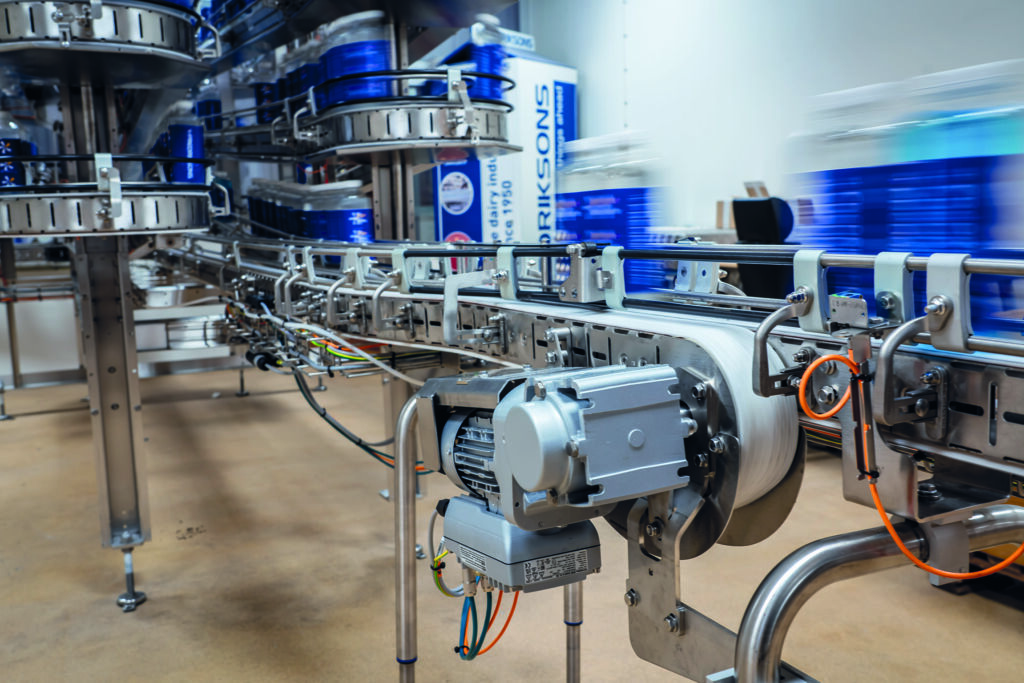

Nord verfügt über umfassendes Knowhow und langjährige Erfahrung in mehr als 100 Branchen. Als Systemlieferant mit weltweiter Präsenz bietet das Unternehmen maßgeschneiderte, wirtschaftliche und nachhaltige Antriebslösungen aus dem Produktbaukasten für alle Stufen des Verpackungsprozesses – vom Primär- über das Sekundär- bis zum End-of-Line-Packaging. Einer der Hauptgründe des Anlagenbauers Fredriksons, sich für die Antriebstechnik von Nord zu entscheiden, war neben dem kompakten Design die integrierte Multi-Protokoll-Ethernet-Schnittstelle der Antriebe. Diese unterstützt die Anbindung an Steuerungen verschiedener Hersteller und die Kommunikation über unterschiedliche Protokolle – je nachdem, was der Endanwender für seine Produktion benötigt. Außerdem profitiert der Anlagenbauer von den verschiedenen Geschwindigkeitsstufen der Antriebe und der Möglichkeit der Variantenreduktion, sowohl bei dezentralen Antrieben als auch im Schaltschrank. Ein weiterer wichtiger Faktor für den Einsatz in der Lebensmittelindustrie ist, dass die Antriebslösungen des Anbieters auch für tiefe Temperaturen von bis zu -30°C geeignet sind. Automatisierungstechnik von Beckhoff ermöglicht die effiziente Entwicklung ressourcenschonender Verpackungsmaschinen, verkürzt Konstruktionszeiten und senkt Kosten – für innovative Lösungen und nachhaltige Produktionsprozesse. ‣ weiterlesen
Vorsprung im Packaging
Umrichter für moderne Produktionen

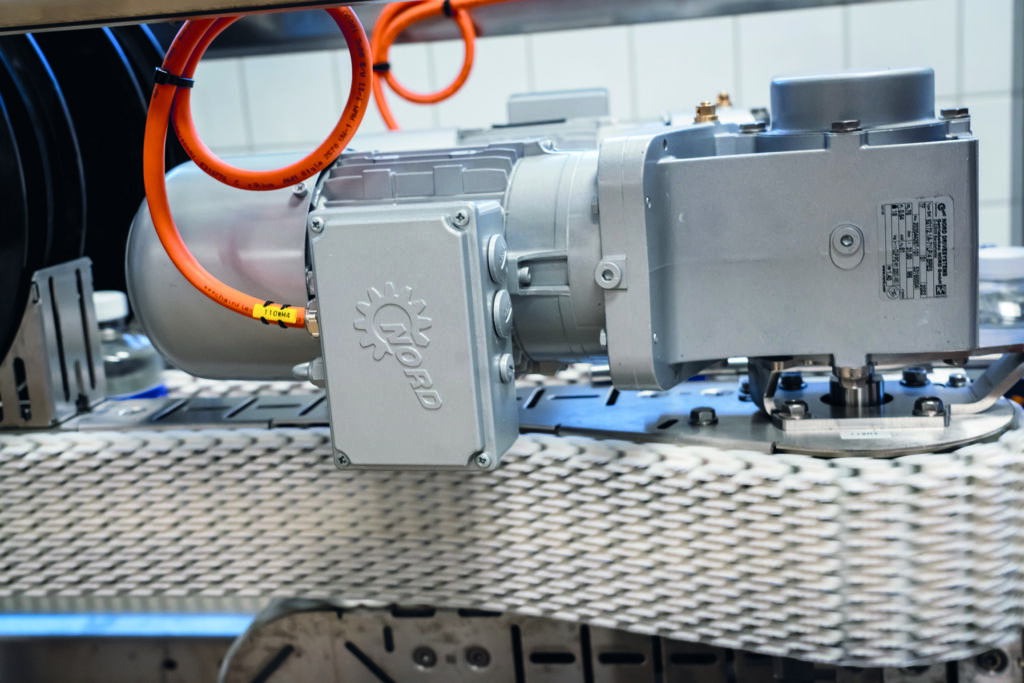

In Fredriksons Kunststoff-Kettenförderern kommen IE3 Asynchronmotoren mit einem Nordbloc.1 Kegelradgetriebe zum Einsatz, kombiniert mit einem aufgebauten Nordac On Frequenzumrichter. Die dezentralen Frequenzumrichter aus der Nordac On/On+-Familie bieten eine wirtschaftliche Lösung für moderne Produktionsumgebungen. Sie zeichnen sich durch ihr kompaktes Design, ihre vollständige Steckbarkeit und besondere Zuverlässigkeit aus. Der Nordac On wurde speziell für Anwendungen mit Asynchronmotoren entwickelt, der Nordac On+ hingegen für die Kombination mit dem Synchronmotor IE5+. Die Frequenzumrichter decken einen Leistungsbereich von 0,37 bis 3,7kW ab. Dank ihrer Plug-and-Play-Funktionalität lässt sich der Verkabelungs- und Wartungsaufwand in Maschinen und Anlagen erheblich reduzieren. Der Nordac On erhält zukünftig neue Features im Bereich der Funktionalen Sicherheit: Neben STO und SS1 wird er zukünftig auch mit SLS, SMS und SSM ausgestattet sein. Weitere Merkmale sind die PLC on Board für SPS-Funktionalität und antriebsnahe Funktionen sowie ein integriertes Ethernet-Interface. Die Protokolle Profinet, Ethernet/IP und Ethercat sind einfach per Parameter einstellbar. Ein weiterer Vorteil ist, dass lokale Sensorik und Aktuatoren über digitale Ein- und Ausgänge direkt an den Antrieb angeschlossen werden können. Somit entfallen zusätzliche Knotenpunkte für den Bus.
Wenn eine eigenständige Stand-Alone-Lösung gefragt ist, verwendet Fredriksons den Frequenzumrichter Nordac Pro SK 500P. Der Schaltschrankumrichter im Booksize-Format eignet sich praktisch für jede Antriebsaufgabe. Seine Varianten decken einen Leistungsbereich von 0,25 bis 22kW ab – zudem überzeugt er durch seine hohe Überlastfähigkeit. In Kürze wird der Umrichter mit einer Leistungserweiterung bis einschließlich 160kW erhältlich sein. „Durch die vielfältigen Vorteile der Nord-Produkte konnten wir die Anzahl der Antriebsvarianten in unseren Anlagen enorm reduzieren und auch unsere Lagerbestände deutlich verkleinern“, erzählt Bäck. „Grundsätzlich kann man sagen: Je größer die Anzahl der Antriebsvarianten, desto höher sind auch die Kosten sowohl für uns als OEM als auch für den Endanwender.“ Durch den geringeren Materialeinsatz und aufeinander abgestimmte Antriebskomponenten lassen sich nicht durch die TCO, sondern auch der CO2-Fußabdruck von produzierenden Unternehmen reduzieren.

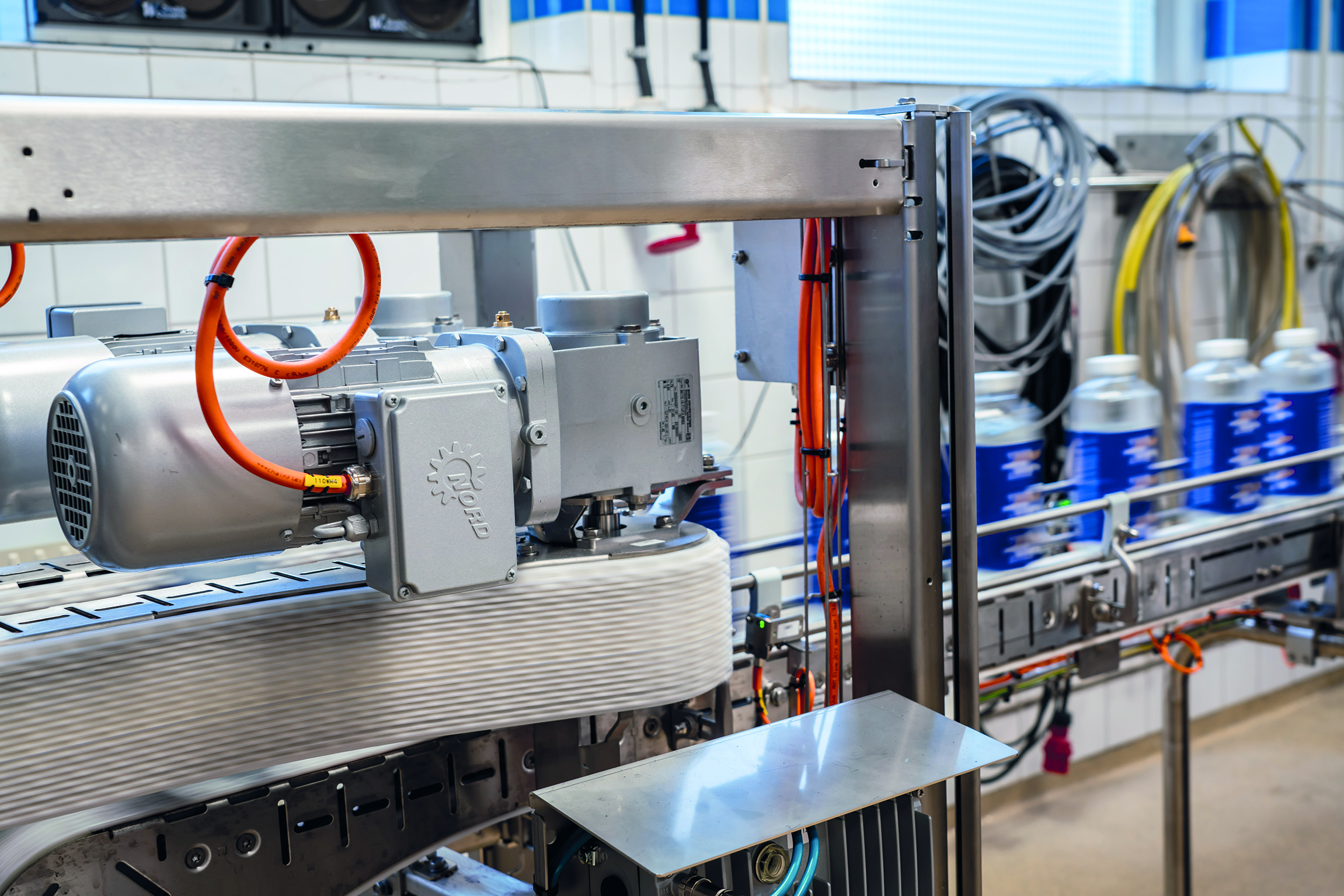

Die modernen Kunststoff-Kettenförderer von Fredriksons kommen unter anderem bei einem der größten Verpackungshersteller der Welt zum Einsatz. – Bild: Fredriksons Verkstads

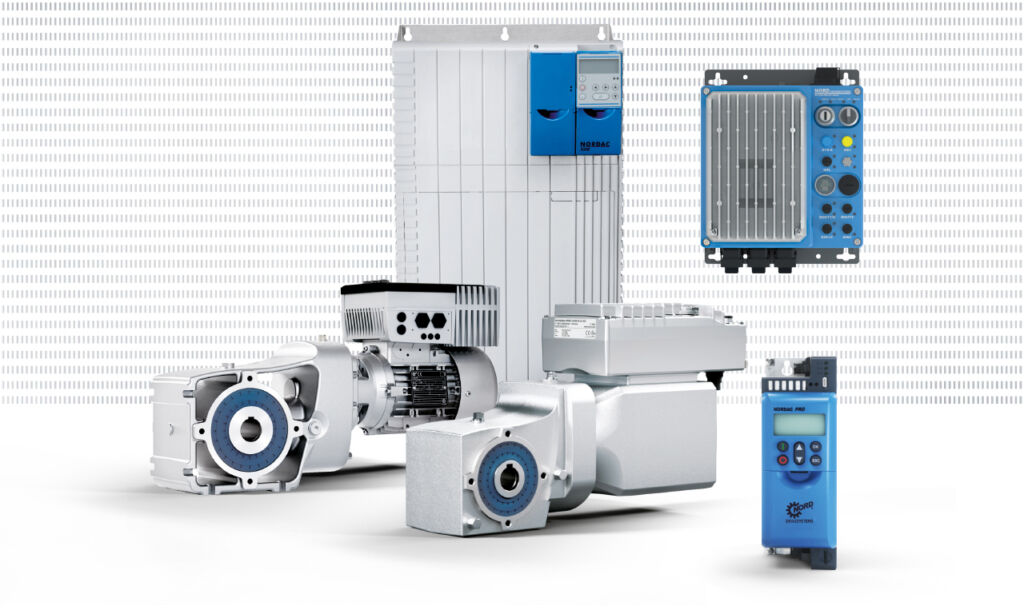

Nord bietet maßgeschneiderte, wirtschaftliche und nachhaltige Antriebslösungen aus dem Produktbaukasten für alle Stufen des Verpackungsprozesses. – Bild: Getriebebau Nord GmbH & Co. KG

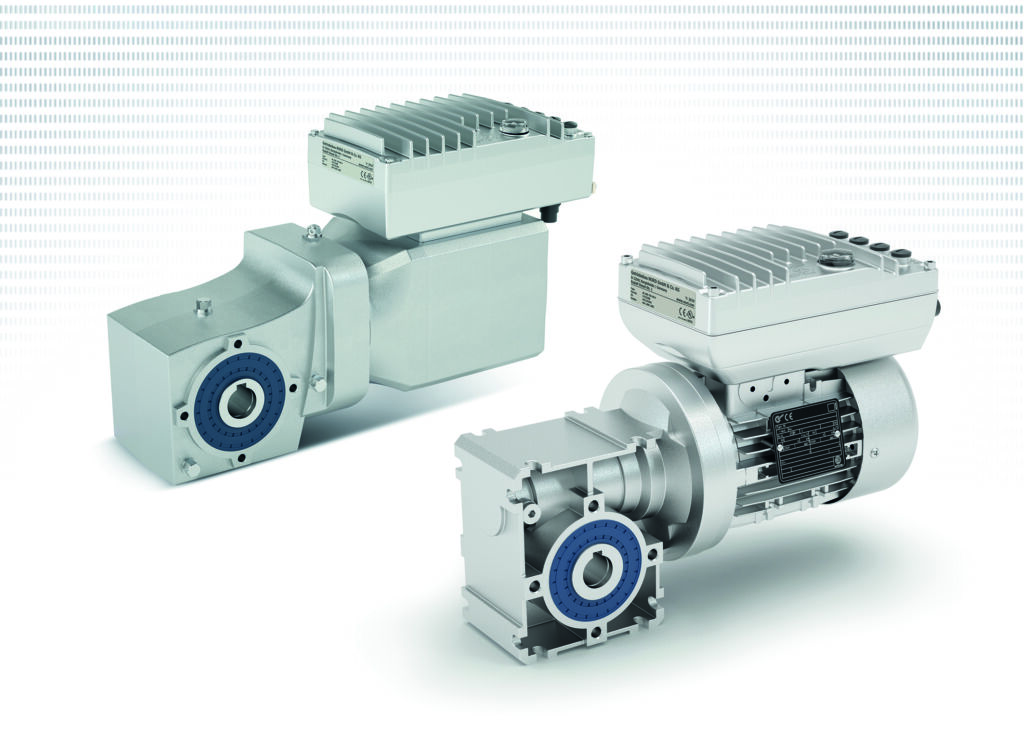

Die Nordac On Frequenzumrichter mit Plug-and-Play-Funktionalität decken einen Leistungsbereich von 0,37 bis 3,7kW ab. – Bild: Getriebebau Nord GmbH & Co. KG

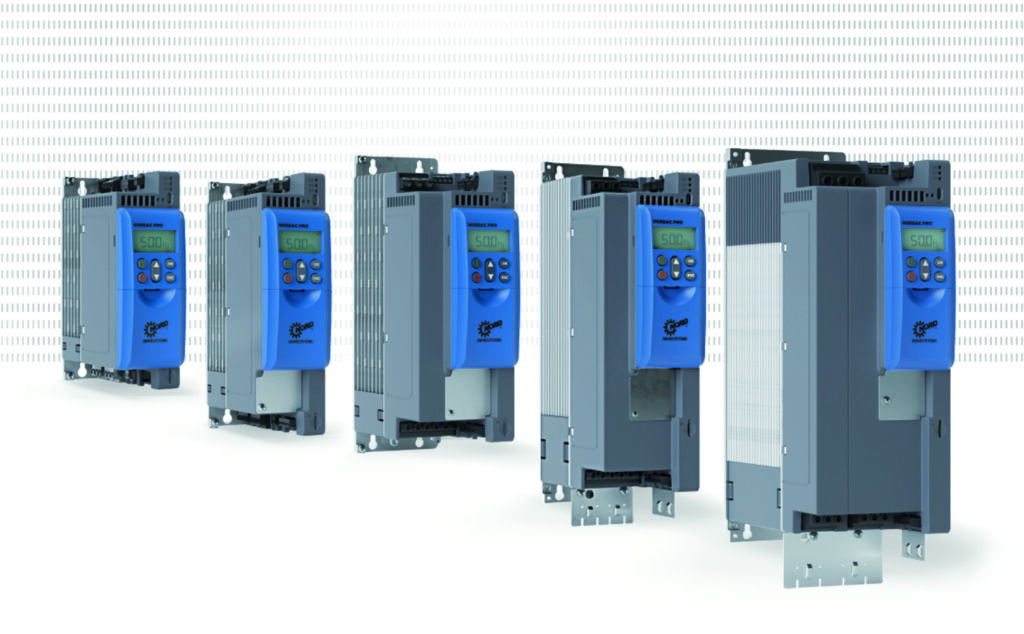

Der Schaltschrankumrichter Nordac Pro SK 500P im Booksize-Format deckt mit seinen Varianten einen Leistungsbereich von 0,25 bis 22 kW ab. – Bild: Getriebebau Nord GmbH & Co. KG
Gut gewappnet für den Servicefall
Anlagenbetreiber müssen sich im laufenden Betrieb auf die verbauten Antriebstechnik verlassen können. Bei der Wahl der Antriebstechnik ist daher neben einer unkomplizierten Installation und Inbetriebnahme auch der einfache Austausch der Technik im Servicefall wichtig. „Kommt es zu einem Ausfall, lassen sich die Antriebe im Handumdrehen durch simple Stecktechnik austauschen, was die Stillstandzeiten erheblich reduziert“ so Bäck. Zudem sind die Antriebe des Herstellers sehr robust und lassen sie sich mit Condition Monitoring überwachen. Damit hat der Anwender alle relevanten Antriebsdaten wie zum Beispiel Temperaturen, Laufverhalten oder Ölstände jederzeit im Blick. Werden Anzeichen von erhöhtem Verschleiß erkannt, kann der Endkunde vorbeugende Maßnahmen ergreifen, bevor es zu einem Ausfall kommt. Durch die Möglichkeiten von Predictive Maintenance in Kombination mit der einfachen Plug&Play-Technik der Antriebe erhöhen sich die Planbarkeit und Betriebssicherheit in der Produktion enorm. Mit Nordac Access BT bieten die Antriebsexperten darüber hinaus einen Bluetooth-Adapter für ihre Frequenzumrichter und schaffen über die Nordcon-App einen einfachen Zugang für mobile Endgeräte. Damit hat Nord eine mobile Inbetriebnahme- und Service-Lösung für hohe Flexibilität und Bedienkomfort für den Endanwender im Programm.
