Getriebeeinbausatz für hohe Dynamik

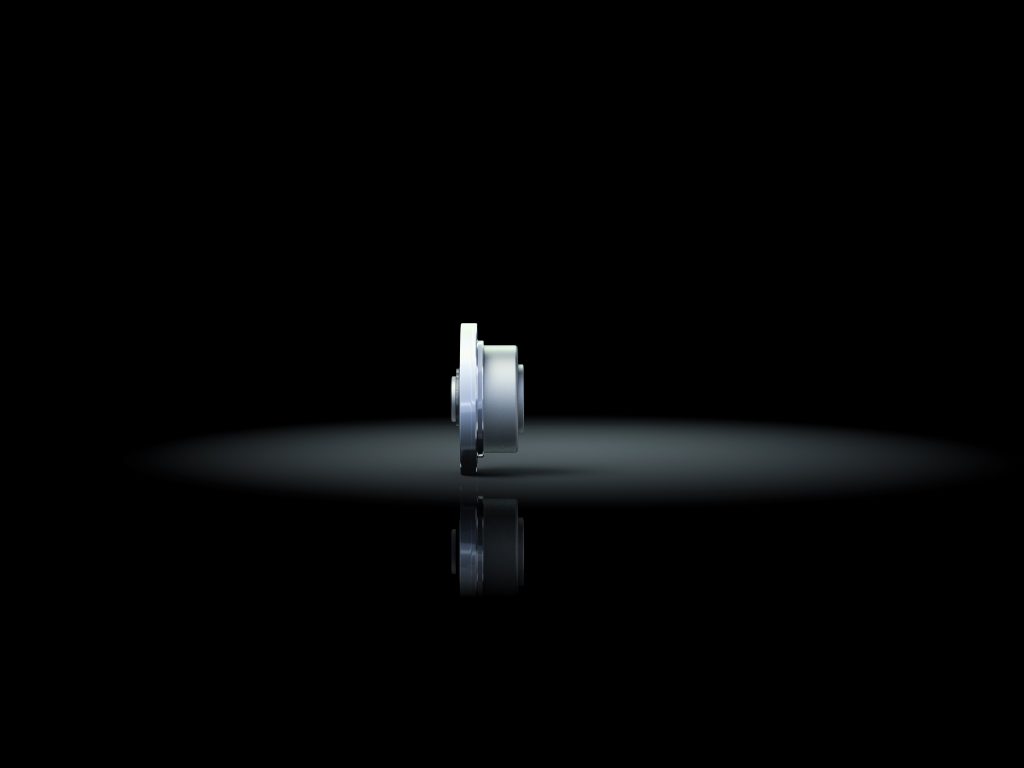

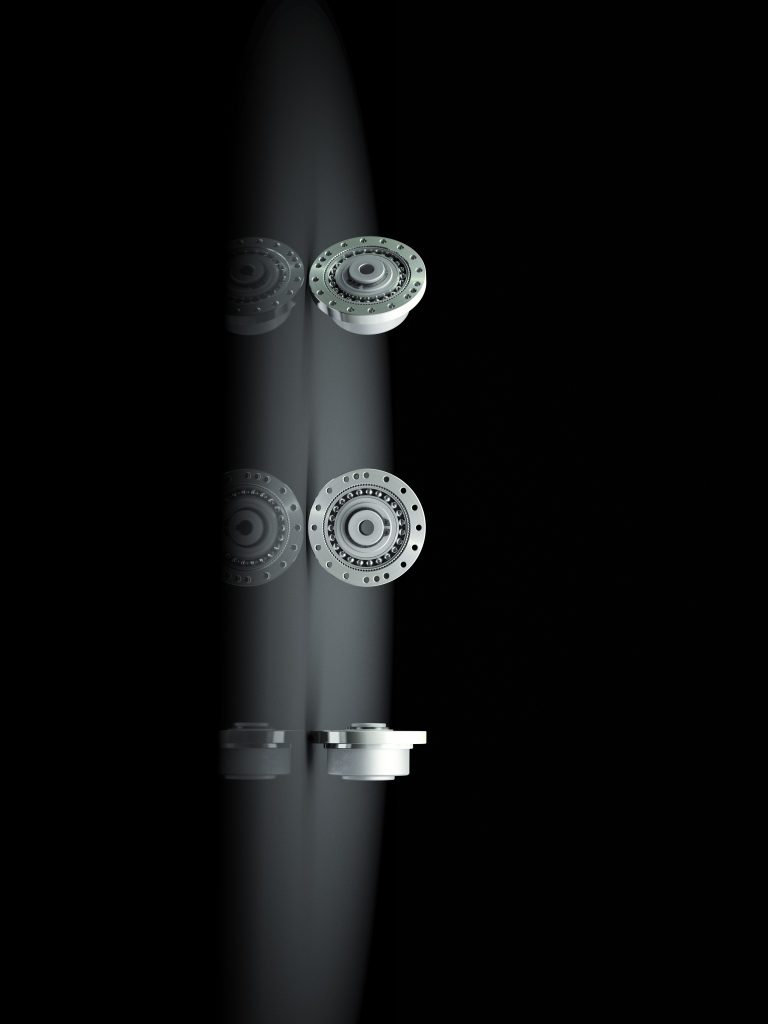

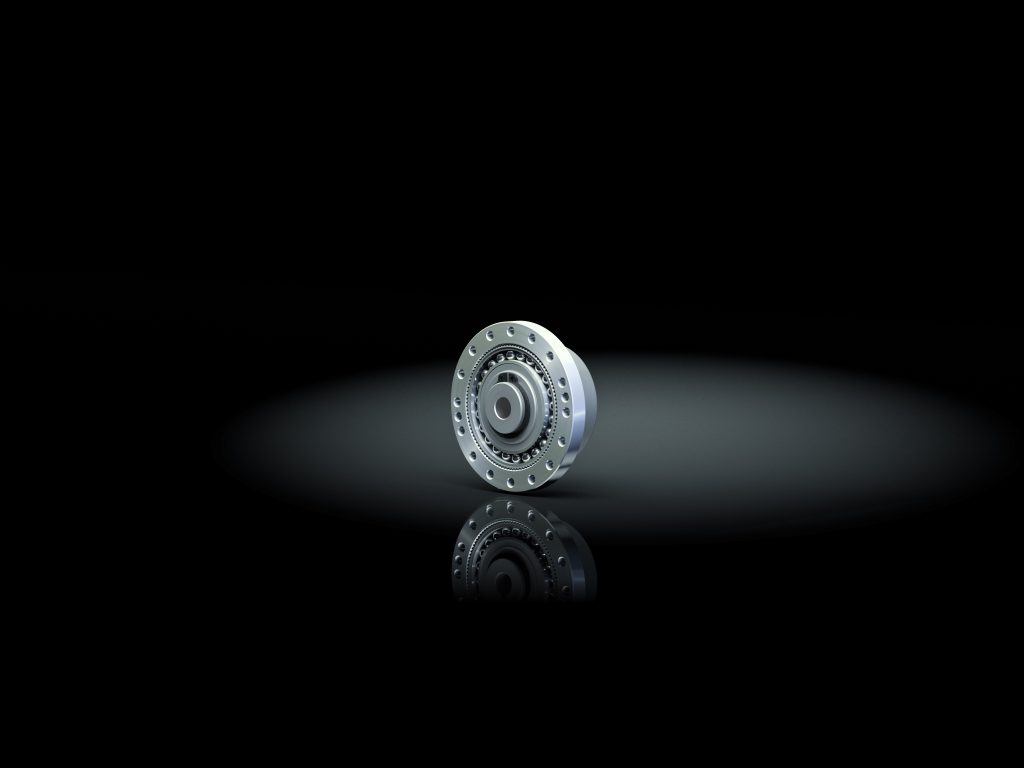

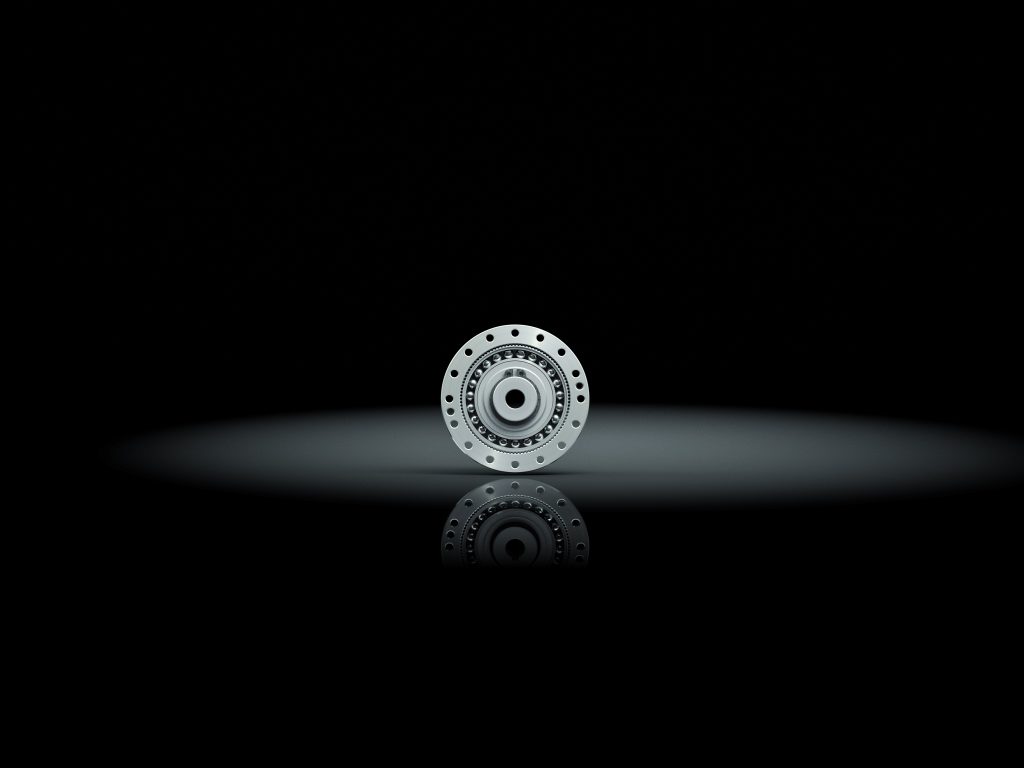

Präzision, Zuverlässigkeit, Belastbarkeit: Moderne Handlingsysteme für Produktionsanlagen stellen hohe Anforderungen an ihre Antriebssysteme. Der Einbausatz der Baureihe CSG-2A von Harmonic Drive ist für solche hochdynamischen Anwendungen ausgelegt. Als Wellgetriebe mit dauerhafter Präzision bietet er Spielfreiheit sowie hohe Übertragungs- und Positioniergenauigkeit. Laut Hersteller weist er im Vergleich zu Standardwellgetrieben bei unveränderten Abmessungen um 30% höhere Drehmomente auf. Zudem ist die CSG-Baureihe sehr robust gegenüber Schocklasten. Die höhere Belastbarkeit des Getriebes geht allerdings nicht zulasten der Lebensdauer. In Summe kann der Nutzer in von einer höheren Zuverlässigkeit und Verfügbarkeit der Produktionsanlagen profitieren. Die Einbausätze der Baureihe CSG-2A sind erhältlich in zehn Baugrößen mit den Untersetzungen 50, 80, 100, 120 und 160 bei einem wiederholbaren Spitzendrehmoment zwischen 23 und 3.419Nm sowie einer Drehmomentdichte von 260 bis 545Nm/kg. Die feine Staffelung der Baugrößen ermöglicht es, die geeignete Getriebegröße für die Anwendung zu wählen. Der Einbausatz, bestehend aus den Bauteilen Circular Spline, Flexspline und Wave Generator, bietet konstruktive Freiheit bei der Integration in die Anwendung. Durch Nutzung der vorhandenen Gehäusestruktur kann z.B. ein separates Getriebegehäuse vermieden werden. Weiterhin kann häufig das ohnehin vorhandene Lagersystem der Anwendung als Abtriebslager des Einbausatzes verwendet werden.
