Der neue VR PluraView ist ein passiver Virtual Reality-Stereomonitor. Als vollwertiges VR/AR-Desktop-System basiert er auf dem erfolgreichen 3D PluraView-Monitor aus dem Hause Schneider Digital. Die bewährte, flimmerfreie Beamsplitter -Technologie ermöglicht dem Anwender – auch über einen längeren Zeitraum ein ermüdungsfreies VR-Arbeiten. Ausgerüstet mit einem High-Tech-Tracking-System, erlaubt der VR PluraView nun die Interaktion mit 3D-Stereo-Modellen und -Content über alle Achsen. Zoomen, drehen und neigen ohne Maus, entweder über Head-Tracking und/oder mittels Tracking-Balls oder 3D-Pen. Als Tracking-Protokolle werden VRPN, DTrack, trackd und native C++ SDK unterstützt. Der kalibrierungsfreie Infrarot-Benutzerinteraktionstracker unterstützt bei einem extrem weiten Sichtfeld von fast 180 Grad bis zu 15 Targets gleichzeitig!
Virtual Reality und 3D-Stereo im CAD-Umfeld

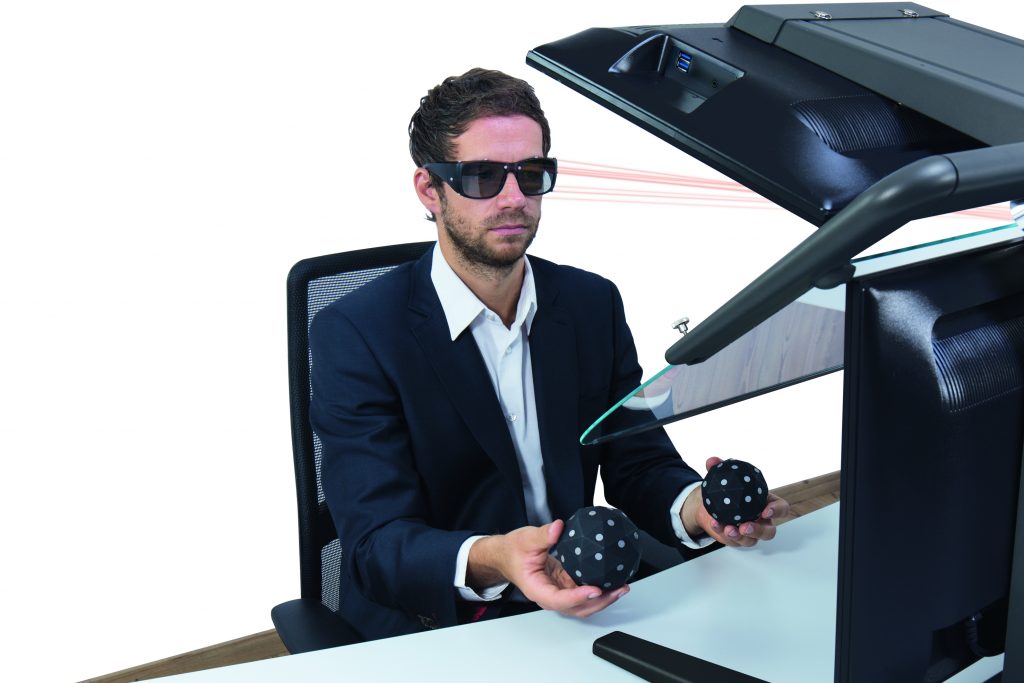

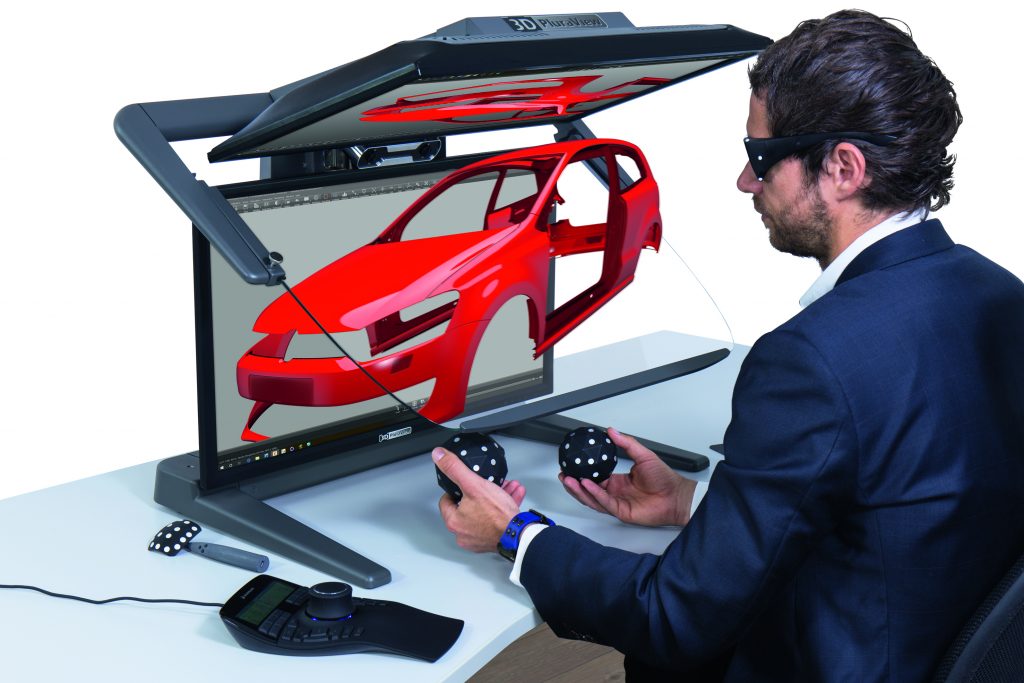

Das integrierte Infrarot-Tracking-System des VR PluraView lässt den Anwender virtuell in die 3D-Umgebung eintauchen. 3D-Modelle werden Realität, ähnlich wie bei HMD- oder VR-Brillen. Per Head-Tracking, mit den Tracking-Balls und/oder dem Tracking-Pen bewegt der Anwender das Modell intuitiv über Kopf- und Handbewegungen. Der Einsatz einer CAD-Maus oder anderer 3D-Eingabegeräte entfällt dadurch komplett. Große, retroreflektierende Marker ermöglichen eine sichere Erkennung durch die IR-Kameras und ermöglichen so eine flüssige Bewegung im virtuellen Raum beim perspektivischen Betrachten von Modellen. Der große Vorteil der Beamsplitter-Technologie: im Gegensatz zu aktiven 3D-Systemen mit ‚flackernden‘ Brillen garantiert der VR PluraView ein absolut flimmerfreies Stereobild. So sind nicht nur kurzfristige Visualisierungen oder Präsentationen möglich, sondern auch dauerhaftes Arbeiten in der VR-Umgebung. Die brillante Darstellungsqualität mit bis zu 10Bit Farbtiefe, 4K Auflösung pro Auge und höchster Display-Helligkeit ermöglicht zudem das komfortable VR-Arbeiten sogar in Tageslichtumgebung. IO-Link hat deutlich mehr zu bieten als die bekannten Vorzüge. Dieser Fachartikel zeigt mit Beispielen aus der Praxis, wie Anwender sämtliche Vorteile der digitalen Schnittstelle nutzen. Das funktioniert ohne grossen Trainingsaufwand: Selbst Einsteiger ohne Vorkenntnisse können dank kostenfreiem Baumer How-to-Tutorial IO-Link Geräte schon nach 80 Minuten in die SPS integrieren. ‣ weiterlesen
Mehr Speed mit IO-Link: 5 Praxistipps für Ingenieure
Wie Anwender das volle Potenzial smarter Sensoren ausschöpfen
Ideale Ergänzung beim Einsatz von HMD- & VR-Brillen
Der VR PluraView ist aufgrund seiner Konzeption eine sehr gute Ergänzung zu VR-Brillen. So kann beispielsweise ein Modell oder eine Konstruktion im virtuellen Raum mittels VR-Brille eindrucksvoll präsentiert werden, die weitere CAD-Bearbeitung und Optimierung erfolgt jedoch auf dem einen passiven VR-Monitor. Wer will schon den ganzen Tag schwitzend und von der Außenwelt abgeschirmt hinter einer schweren VR-Brille verbringen? Mit dem VR PluraView ist das Arbeiten wesentlich angenehmer. Vor allem, weil er nur eine leichte Polfilterbrille voraussetzt.
VR PluraView CAD-Kompatibilität
VR PluraView Monitore lassen sich mit vielen CAD-Systemen Plug&Play betreiben. Softwarelösungen wie z.B. Siemens NX, Catia, HiCAD oder Kompas-3D sind nativ stereofähig und können direkt mit den VR-PluraView Monitoren benutzt werden. Andere CAD-Systemen verfügen über stereoskopische Dateiviewer, beispielsweise CreoView für PTC Creo-Daten oder eDrawings für SolidWorks. Über NavisWorks lassen sich AutoCAD- und Inventordaten räumlich darstellen.
