Mezzanine Card für anspruchsvolle Ethernet-Anwendungen

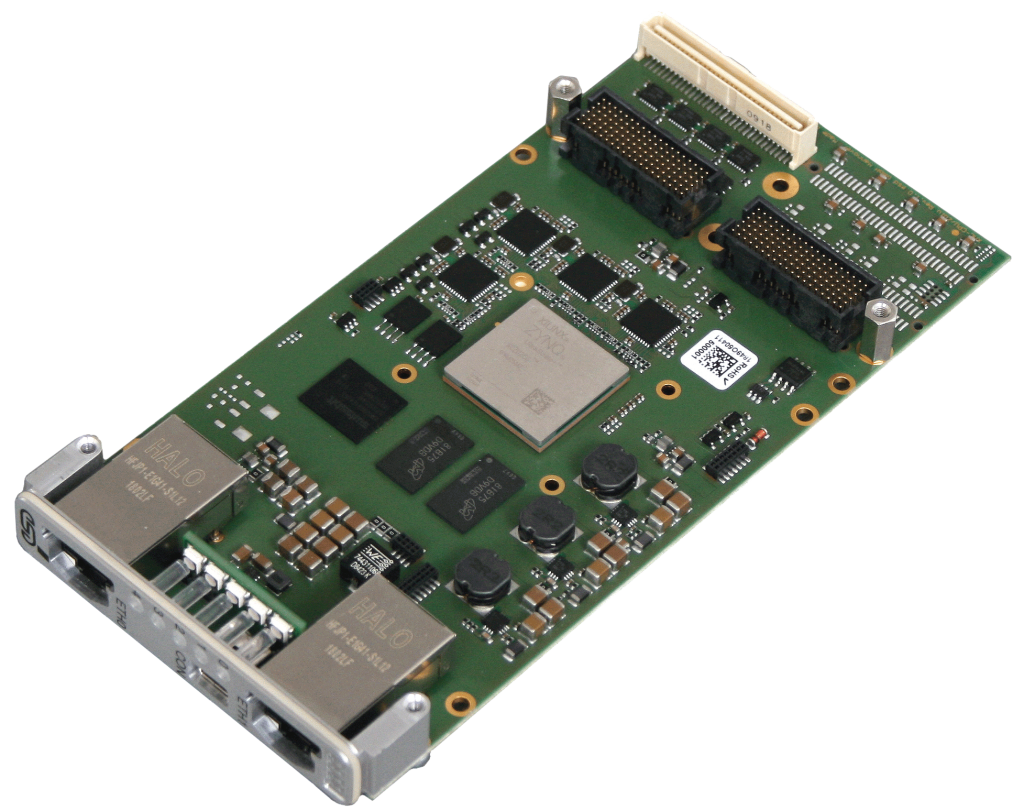

Mit der XMC-CPU/Zulu hat ESD Electronics eine Mezzanine Card auf Basis des Xilinx MPSoC Zynq UltraScale+ entwickelt. Der Multiprozessor bietet einen schnellen Datentransfer zwischen Gate-Array und CPU. Die Dual Core ARM Cortex A53 Application Processor Unit und die Dual-Core ARM Cortex R5 Realtime Processor Unit erlauben eine leistungsfähige Datenverarbeitung. Damit ist die Karte vielfältig einsetzbar, z.B. für anspruchsvolle Applikationen, Testsysteme und Steuerungen. Als Peripherieschnittstellen stehen viermal Gigabit Ethernet, eine serielle Schnittstelle sowie mehr als 120 digitale I/Os zur Verfügung. Zwei Ethernet-Schnittstellen sind über das Front-Panel und zwei via Rear-IO-XMC-Stecker P6 zugänglich. Eine Front- und eine Rear-IO-Ethernet-Schnittstelle werden durch das FPGA geführt. Sie ermöglichen anspruchsvolle Ethernet-Anwendungen, wie ein performanter Ethercat-Master mit kurzen äquidistanten Zykluszeiten und Distributed Clock Master. Die serielle Schnittstelle ist auf eine USB-Mini-Buchse im Front-Panel geführt und dient als Terminal Interface.
