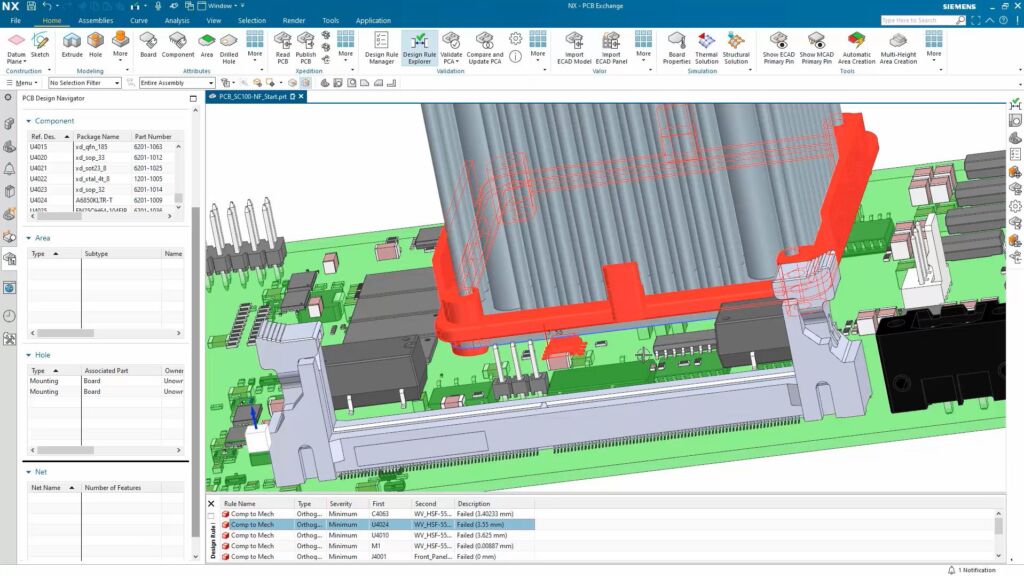

In der Fertigungsindustrie zählt jede Sekunde: Im Rennen um Innovation wird die Produktentwicklung zu einem Schlüsselfaktor für Wettbewerbsfähigkeit. Die wachsende Verzahnung von Mechanik und Elektronik und die steigende Komplexität erschweren jedoch Effizienzgewinne in der Entwicklung – ob in der Automobilindustrie, im Maschinenbau oder bei Consumer Electronics. Eine datenbasierte ECAD-MCAD-Kollaboration hilft, die Entwicklungsarbeit mechanischer und elektrischer Komponenten zu synchronisieren und vereinfacht den interdisziplinären Austausch. So können Konstrukteure Übertragungsfehler vermeiden, Designprobleme frühzeitig erkennen und Iterationsschleifen reduzieren – und damit die Time-to-Market verkürzen.

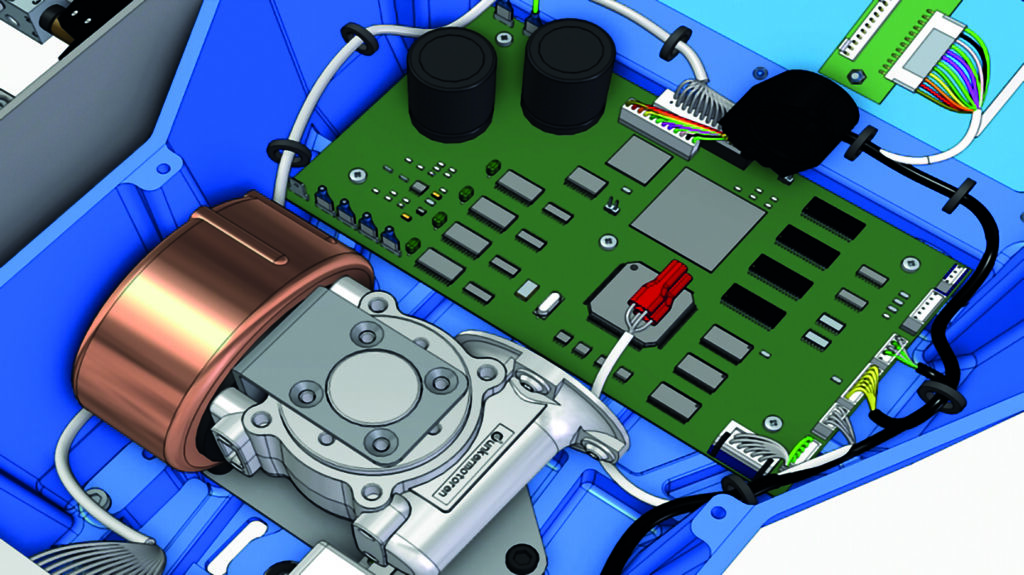

Was ist ECAD-MCAD-Kollaboration?
ECAD-MCAD-Kollaboration beschreibt die integrierte Zusammenarbeit zwischen Konstrukteuren in der elektronischen und mechanischen Produktentwicklung auf einer gemeinsamen Datengrundlage. In diesem Kontext ist der Begriff MCAD (Mechanical Computer-Aided-Design) nicht auf reine CAD-Anwendungen begrenzt, sondern schließt jegliche CAx-Anwendungen für die mechanische Konstruktion mit ein. ECAD (Electronic Computer-Aided-Design) umfasst den gesamten EDA (Electronic Design Automation)-Bereich, inklusive Simulation, sowie elektrisch-elektronische Bereiche wie beispielsweise Kabelbäume.
Für eine effiziente Zusammenarbeit sind Lösungen notwendig, die einen schnellen, einfachen und datenbasierten Austausch ermöglichen. Das heißt konkret: Anwendungen für die elektronische und mechanische Produktentwicklung können über ein PDM- oder PLM-System ohne Medienbrüche direkt kommunizieren. Dies kann mithilfe von Schnittstellen, Automatisierungen und Konfigurationen im Datenmanagement erfolgen.
Von simultaner Zusammenarbeit profitieren
Da Mechanik- und Elektronikteams häufig in getrennten Strukturen arbeiten, orientierte sich der Austausch bisher an Meilensteinen: Die mechanischen Konstrukteure entwerfen beispielsweise ein Gehäuse, die Elektrotechniker entwickeln auf dieser Basis eine passende Leiterplatte, die Mechanik muss diese wiederum prüfen, usw. Dieser sequenzielle Prozess führt zu Zeitverzögerungen, unnötigen Iterationen und erhöhtem Abstimmungsaufwand – vor allem, wenn durch kurzfristige Anpassungen neue Produktversionen entstehen.

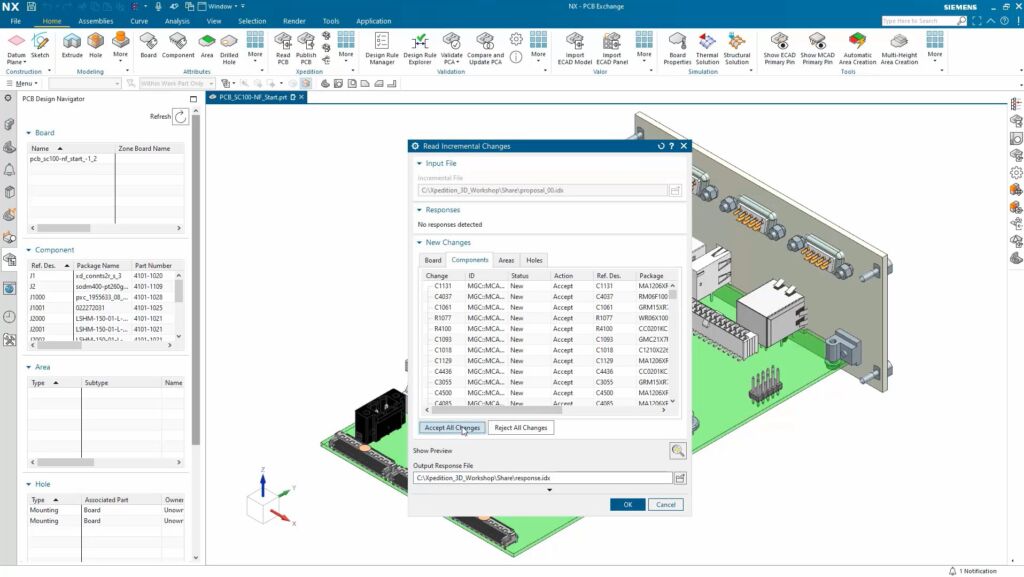

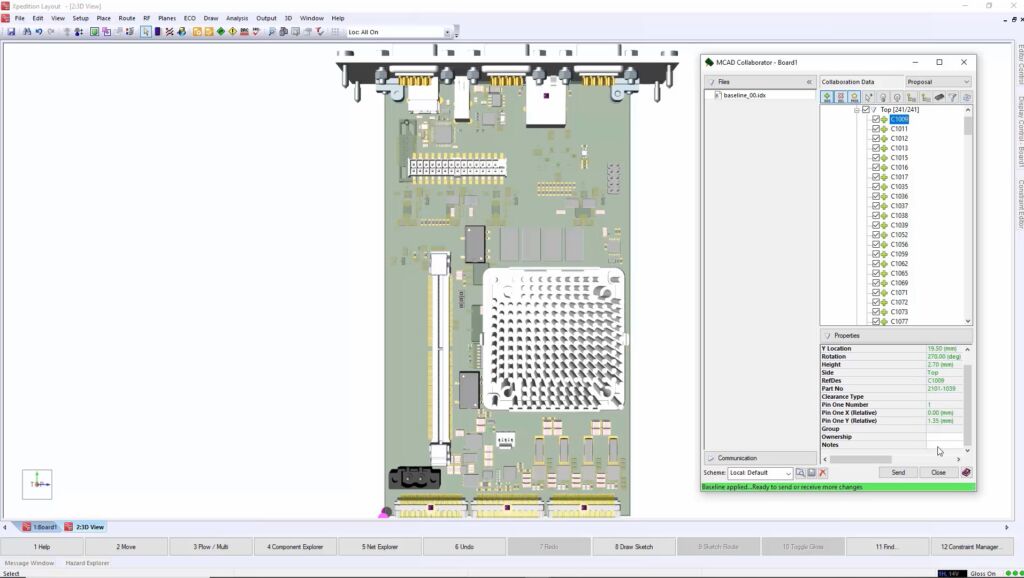

Eine simultane Zusammenarbeit hingegen ermöglicht es, Anforderungen beider Disziplinen parallel zu berücksichtigen und Probleme frühzeitig zu identifizieren. Dazu ist ein kontinuierlicher Zugriff auf aktuelle Entwicklungsstände notwendig – in beiden Abteilungen. So lassen sich Dopplungen und unnötige Iterationen vermeiden. Eine vollständige digitale Dokumentation der Versionsverläufe erleichtert zudem im Bedarfsfall eine effiziente und fundierte Fehleranalyse.
Durch automatisierte Prozesse und Konfigurationen innerhalb von PDM- oder PLM-Systemen sowie entsprechende Schnittstellen lässt sich der Austausch standardisieren und versionieren. Ein häufiger Abgleich zwischen Elektronik und Mechanik wird einfacher, weil aktuelle Versionsstände jederzeit direkt abrufbar sind – ohne manuelle Datenübertragung oder aufwändige Kommunikation. Das reduziert auch Übertragungsfehler durch Medienbrüche und Missverständnisse zwischen den spezialisierten Abteilungen.
Mit ECAD-MCAD-Kollaboration etablieren Unternehmen einen effizienten Workflow in der Produktentwicklung. Die Folgen: frühzeitige Fehlererkennung, weniger Design-Iterationen, reibungsloser Austausch. Die bisherige organisatorische Trennung von Elektronik und Mechanik erschwert die Umsetzung allerdings.
Medienbrüche überwinden und Datentransparenz herstellen
Historisch sind Mechanik und Elektronik als getrennte Disziplinen gewachsen. Diese ‚Inseln‘ mit eigenen Toolsets, Datenformaten, Terminologien und Regulatorien erzeugen bei der Kollaboration Medienbrüche. Ein Medienbruch entsteht, wenn Daten von einem auf ein anderes Informationsmedium übertragen werden. So ist bisher der Einsatz von Zwischenformaten wie DXF, STEP oder IDF üblich, damit ECAD- und MCAD-Anwendungen miteinander kommunizieren können.
