Mit den Firmware-Updates V012 und V13 ermöglicht das optische Präzisionsmikrometer optoCONTROL 2700 von Micro-Epsilon die vollständige 360-Grad-Prüfung rotierender Bauteile. Dabei wird das Werkstück nicht mehr nur punktuell, sondern über den gesamten Umfang erfasst und ausgewertet. So lassen sich vier wichtige Form- und Lagetoleranzen präzise bestimmen: Rundlauf, Rundheit, Konzentrizität und Ovalität. Die Messergebnisse werden als Kreisdiagramm dargestellt und sind direkt über das Web-Interface abrufbar. Typische Einsatzfelder sind die Fertigung von Wellen und anderen rotationssymmetrischen Bauteilen sowie die Prüfung transparenter Materialien wie Klarglasröhren, etwa in der Glasindustrie.
* Diese Inhalte wurden mithilfe von Künstlicher Intelligenz erstellt und können Fehler enthalten.
Optisches Präzisions-Mikrometer
360°-Prüfung rotierender Bauteile
00:00
Sorry, no results.
Please try another keyword

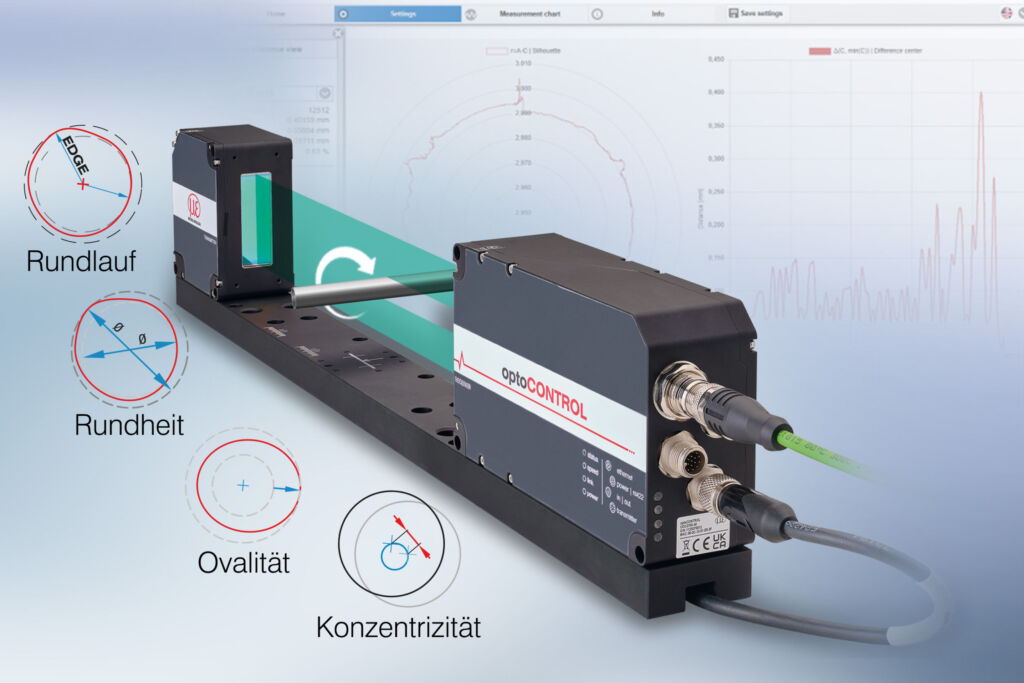

Durch das Firmware-Update V012.000 bietet das OptoControl 2700 jetzt die Möglichkeit einer vollumfänglichen 360°-Prüfung von rotierenden Bauteilen. – Bild: Micro-Epsilon Messtechnik GmbH & Co. KG
Mit dem Firmware-Update V012.000 ermöglicht das optische Präzisions-Mikrometer OptoControl 2700 von Micro-Epsilon eine vollständige 360°-Prüfung rotierender Bauteile. Statt punktueller Messungen wird das Werkstück über den gesamten Umfang erfasst und bewertet. So lassen sich vier zentrale Form- und Lagetoleranzen präzise bestimmen: Rundlauf, Rundheit, Konzentrizität und Ovalität. Die Ergebnisse werden in einem Kreisdiagramm visualisiert und sind direkt über das Webinterface abrufbar. Der Rundlauf beschreibt die Abweichung eines Bauteils von seiner idealen Drehachse, die Rundheit die Formabweichung vom perfekten Kreis. Konzentrizität gibt die Abweichung der Achse zur idealen Mittelachse an, während die Ovalität eine ellipsenförmige Verformung quantifiziert. Typische Anwendungen finden sich in der Fertigung mechanischer Wellen und anderer rotationssymmetrischer Komponenten, bei denen Maßhaltigkeit und Passgenauigkeit entscheidend sind. Auch transparente Materialien wie Klarglasröhren lassen sich präzise prüfen, etwa in der Glasindustrie.
