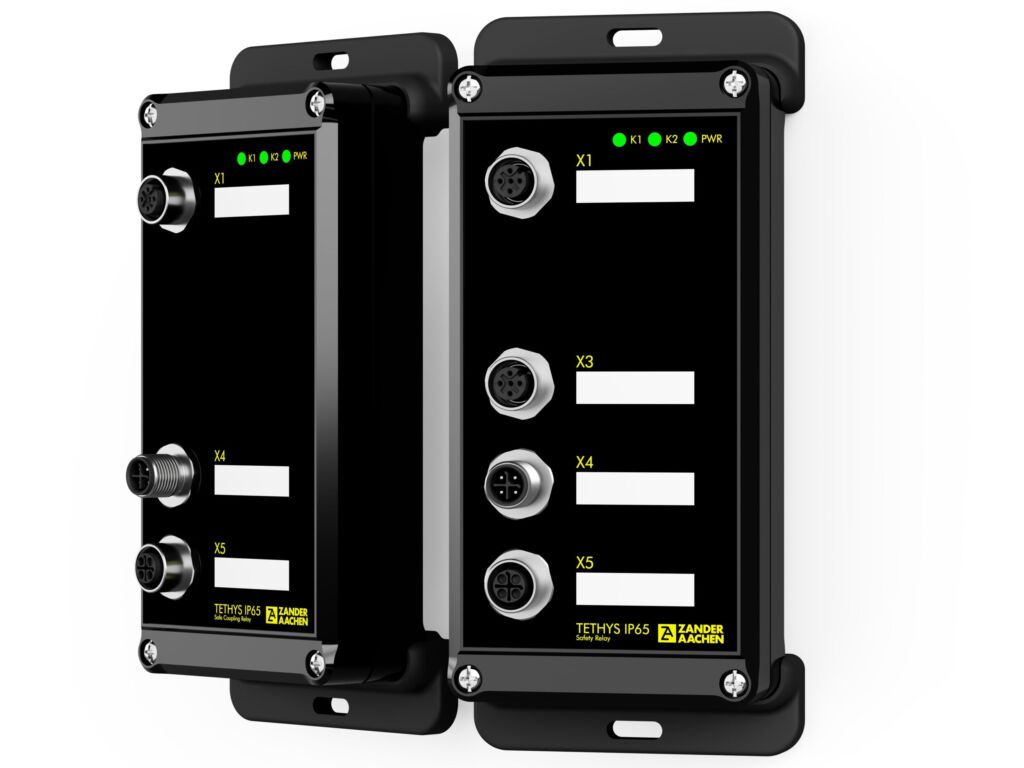

Die Tethys IP65-Serie ist durch ihre IP65-Schutzart staub- und strahlwassergeschützt und eignet sich für den dezentralen Einsatz ohne Schaltschränke. Dies reduziert Installationskosten und Ressourcenverbrauch. Das Tethys IP65 SR ist ein universelles Sicherheitsrelais mit drei Sicherheitskontakten zum Abschalten von Lasten wie Motoren oder Hydraulikventilen. Es wertet Sicherheitssensoren wie Not-Aus-Schalter, Lichtvorhänge, Schutztüren oder Schaltmatten aus. Die Versorgungsspannung beträgt 24V DC, die Schaltleistung summiert bis 18A bei 250V AC oder 5A bei AC-15/DC-13. Ein Halbleiter-Meldeausgang informiert über den Schaltzustand, optional ist ein potentialfreier Meldekontakt möglich. Vier Basisvarianten unterstützen Sensoren mit potentialfreien oder OSSD-Ausgängen, mit automatischem oder dualem Startverhalten (manuell/automatisch). Damit lassen sich alle klassischen Sicherheitssensoren auswerten, von Not-Aus-Tastern über berührungslose RFID-Schalter und Verriegelungen bis hin zu sicheren Lichtschranken.
Das sichere Koppelrelais
Das sichere Koppelrelais Tethys IP65 KR ermöglicht galvanische Trennung und Kontaktvervielfältigung. Durch die modulare Systemarchitektur sind kundenspezifische Anpassungen problemlos möglich: Flanschtyp, Pinbelegung, Startverhalten oder Kommunikation lassen sich flexibel konfigurieren, um spezifische Anwendungsanforderungen zu erfüllen, z.B. für maßgeschneiderte Sensoren oder spezielle Verkabelungen. Sicherheitsstandards erreichen PL e, Kategorie 4 (EN ISO13849-1) und SIL 3 (EN62061), mit Zertifizierungen für Feuerungsanlagen (EN50156-1, EN ISO13577-4). Das Design widersteht Vibrationen, Schocks und Temperaturen von -25 bis +65°C.
Der Hauptvorteil des Safety-Relais IP65 liegt in seiner Eignung für dezentrale, schaltschranklose Anwendungen in anspruchsvollen Umgebungen, wo Staub, Feuchtigkeit oder Vibrationen klassische Lösungen überfordern. Durch die flexible Konfigurierbarkeit lassen sich maßgeschneiderte Lösungen entwickeln. In der Intralogistik ist die Maximierung der Lagerkapazität entscheidend. Kompakte Sensoren spielen dabei eine Schlüsselrolle: Höchste Leistung in kompakter Bauform schafft mehr Platz für die Ware, denn die Technik macht sich klein. ‣ weiterlesen
Intralogistik: Neue Baumer ToF-Sensoren machen sich klein
Praxisbeispiel: Logistik und Shuttle-Systeme
In automatisierten Hochregallagern bewegen Shuttle-Systeme Waren schnell in engen Kanälen. Bei Gefahr, etwa ein Hindernis, muss der Antrieb sofort stoppen. Klassische Sicherheitsarchitekturen führen Signale zentral zusammen, was oft die gesamte Linie stilllegt. Das Tethys IP65 SR ermöglicht lokale Sicherheit: Lichtvorhänge oder Laserscanner werden direkt am Shuttle ausgewertet, und nur dessen Motoren werden abgeschaltet.
- Selektive Abschaltung: Nur das betroffene Shuttle stoppt, andere arbeiten weiter.
- Kurze Reaktionszeit: Latenz <50ms ohne zentrale Umwege.
- Einfache Skalierbarkeit: Neue Shuttles erhalten eigene Module, ohne die Sicherheitslogik zu ändern.
- Dies reduziert Stillstandszeiten und steigert die Lagerverfügbarkeit.
Praxisbeispiel: Retrofit in einer Verpackungsanlage
Ältere Verpackungsanlagen erfüllen oft nicht aktuelle Sicherheitsstandards. Ein Steuerungswechsel ist teuer und erfordert Neuzertifizierungen. Das Tethys IP65 SR ermöglicht dezentrale Nachrüstung: Ein Schutztürsensor an einer Kartonieranlage wird direkt ausgewertet, und bei geöffnetem Schutzbereich schaltet das Modul nur die betroffenen Antriebe, wie z.B. Kartonaufrichter, ab.
- Keine Änderung der Originalsteuerung: Die SPS bleibt unberührt, keine Neuzertifizierung nötig.
- Selektive Abschaltung: Nur der betroffene Maschinenteil stoppt.
- Plug&Play: Dezentrale Montage ohne Schaltschrankerweiterungen.
- Nachhaltigkeit: Bestehende Anlagen bleiben nutzbar und sicher (PL e / SIL 3).
- Weitere Nachhaltigkeit: kein Schaltschrank nötig. Deshalb spart man mit Tethys eine Menge an Leitungsstrecken.
- Dies spart Kosten und Ressourcen.

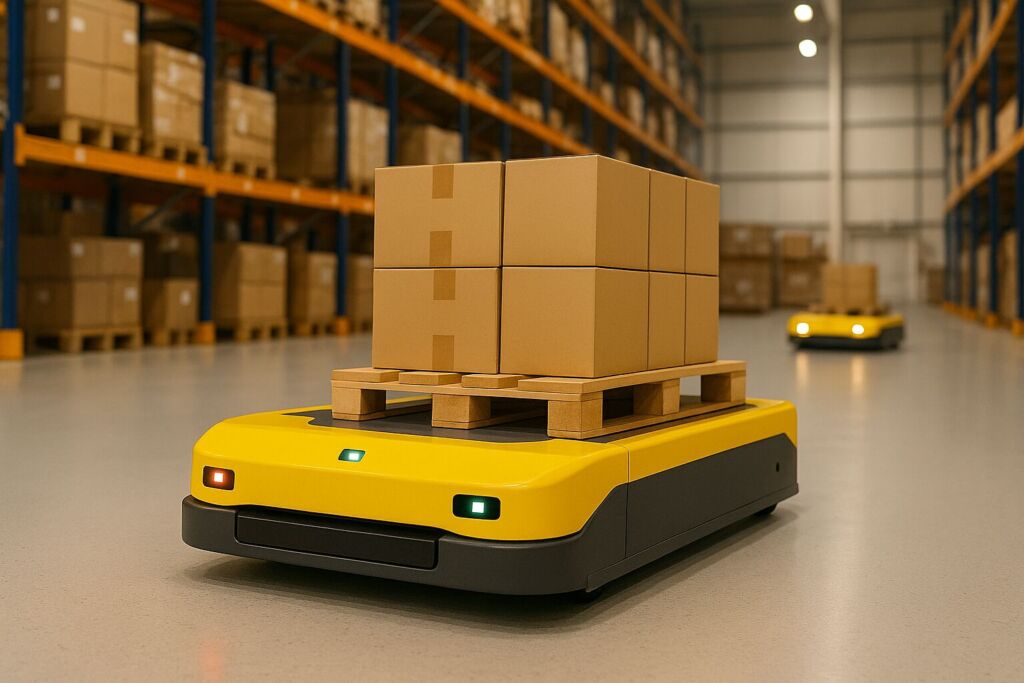

Praxisbeispiel: AGV mit Bumper-Sensoren
Fahrerlose Transportsysteme in Logistik und Produktion benötigen Kollisionsschutz. Mechanische Bumper-Sensoren sind bewährt: Bei Druck muss das Fahrzeug stoppen. Das Tethys IP65 SR wertet Bumper-Signale direkt im FTS aus und schaltet die Fahrmotoren sicher ab. Digitale Souveränität in der Automation: Fraunhofer IOSB-INA entwickelt einen KI-Assistenten für die SPS-Programmierung. ‣ weiterlesen
Automatisierung neu gedacht
- Lokale Auswertung: Keine zentrale Signalumleitung.
- Selektive Sicherheit: Nur das betroffene Fahrzeug stoppt.
- Robustheit: IP65-Schutz für staubige oder feuchte Umgebungen.
- Kompakte Integration: Direkte Platzierung im Fahrzeug.
- Dies gewährleistet Sicherheit ohne Produktivitätsverlust.
Weitere Anwendungen
In der Automobilproduktion wird das Safety-Relais IP65 SR in Montagelinien, z.B. E-Auto-Batterien, an Roboterarmen eingesetzt, um Lichtgitter auszuwerten und Greifmotoren zu stoppen. Zudem eignen sich die dezentralen Safety-Relais für Nutzfahrzeuge und deren dezentraler Sicherheitsfunktion, z.B. bei Betonmischern, Bohrfahrzeugen oder mobilen Holzbearbeitungsfahrzeugen. In Verbrennungsanlagen überwacht es Flammensicherheit (EN50156-1). Im Recycling schützt es Förderanlagen vor Stau, indem es Überlastsensoren auswertet. Die kundenspezifischen Konfigurationen ermöglichen Anpassungen an spezielle Sensoren oder Verkabelungen in diesen Szenarien.
Ausblick auf die SPS in Nürnberg
Das Tethys IP65 ergänzt dezentrale Sicherheitskonzepte durch ihren passiven Ansatz und ist kostengünstig für alle Anwendungsgrößen. Erweiterungen für 24/48V DC und dreiphasige Spannungen bis 690V will Zander auf der SPS in Nürnberg in Halle 7 am Stand 191 vorstellen. IO-Link mit Zusatzfunktionen ist für verbesserte Diagnose geplant. Das Gerät zeigt, wie dezentrale Module die Maschinensicherheit zukunftsfähig gestalten – robust, flexibel und ressourcenschonend.
