D er Wago Cabinet Wiring Robot kann durch seine vollautomatische Leitervorbereitungsstation, bei der bis zu 16 verschiedene Leiter vorgehalten, individuell auf die passende Länge geschnitten, abisoliert, gecrimpt und bedruckt werden, auf die für jede Klemmstelle vorbereiteten Leiter zurückgreifen. Derzeit kann die Station Leiterquerschnitte von 0,5 bis 2,5mm2 sowie Leiterlängen von 300 bis 2.500mm verarbeiten. Nach der Endbehandlung der Ader wird diese mittels einer Leiterauszugsprüfung getestet. Bei positiver Qualitätsprüfung jedes einzelnen Leiters erfolgt die Übergabe der fertig konfektionierten Leiter an den Verdrahtungsroboter oder optional an die Fachkraft.
Herstellerunabhängige Komponentenverdrahtung

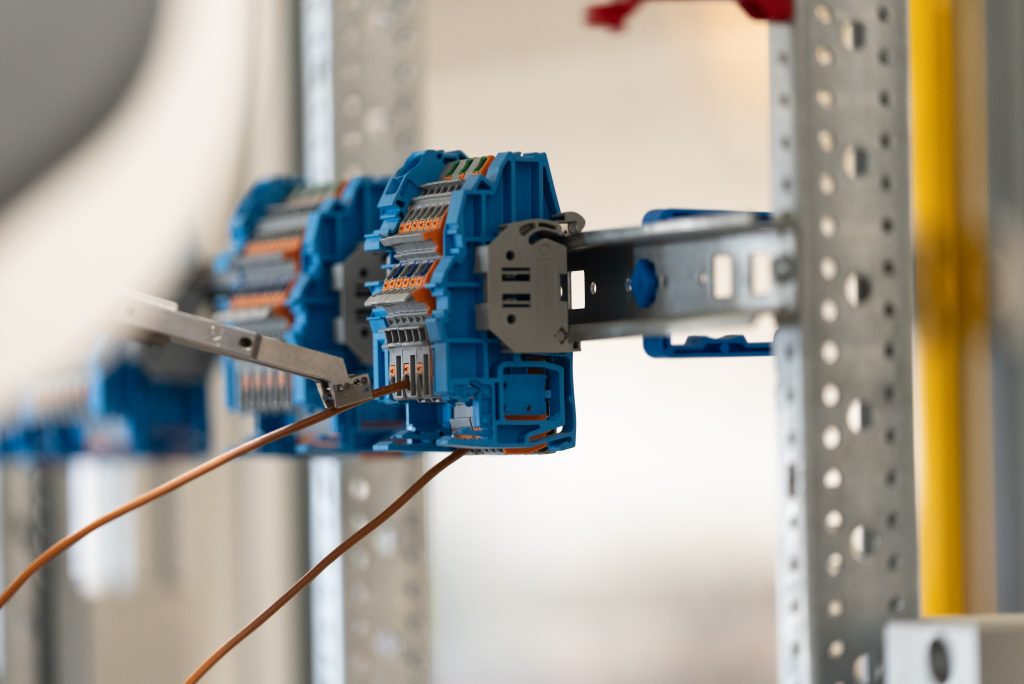

Beim Cabinet Wiring Robot selbst handelt es sich um einen hochpräzisen, modularen Portalroboter, mit 4,5 Achsen, der auf ein Magazin von zwölf Greif- und Montagewerkzeugen und bis zu sieben Schraubbits zugreifen kann. Der Verdrahtungsroboter agiert dabei im Zusammenspiel mit den Wago Reihenklemmen mit Push-In Cage Clamp – durch sein Repertoire an Werkzeugen aber auch mit Komponenten anderer Hersteller; die durchschnittliche Verdrahtungszeit liegt hier bei unter 45s pro Leiter. Die einseitige Verdrahtung einer Vielzahl von Komponenten unterschiedlichster Hersteller auf bestückten Tragschienen, offenen Gestelle oder Montageplatten ist für viele Anwendungsfälle und Aufgabenstellungen besonders gut geeignet. Als Anschlusstechnologien sind sowohl Schraub- als auch Federanschlüsse möglich, wie sie beispielsweise in Sicherungsautomaten und Reihenklemmen anzutreffen sind.
Präzise Prüf- und Messtechniken
Um eine möglichst hohe Ausführungsqualität zu erzielen, wird jeder Schraubanschlusspunkt nach erfolgter Verdrahtung einer Auszugsprüfung unterzogen. Die Bedienung der Federanschlüsse ist vollständig Kraft-Moment-überwacht. Darüber hinaus macht die integrierte Kamera- und Lasermesstechnik vor jedem Auftragsstart einen Soll-Ist-Abgleich, um zu überprüfen, ob die Komponenten passend montiert sind. Sollten kleine Abweichungen bei der Position vorkommen, berücksichtigt der Roboter dies bei der Verdrahtung und justiert ggf. in den digital vorliegenden Auftragsdaten nach – wodurch die Prozesssicherheit erhöht wird. In der Intralogistik ist die Maximierung der Lagerkapazität entscheidend. Kompakte Sensoren spielen dabei eine Schlüsselrolle: Höchste Leistung in kompakter Bauform schafft mehr Platz für die Ware, denn die Technik macht sich klein. ‣ weiterlesen
Intralogistik: Neue Baumer ToF-Sensoren machen sich klein
Ein weiterer großer Vorteil des Cabinet Robot ist seine einfache Integration in bestehende Systemlandschaften, da kein 3D-CAE-Engineering erforderlich ist. Einfache Kabellisten und Konfektionsdaten für die Schienen, wie sie z.B. der Wago Konfigurator Smart Designer liefert, reichen bereits an Daten aus, um die Drahtvorbereitungsstation und den Verdrahtungsroboter mit den notwendigen Informationen zu speisen. MK|Ware schafft Transparenz in der Fertigung: Maschinenzustände, Auftragsdaten und Rückmeldungen stehen in Echtzeit bereit. ‣ weiterlesen
Shopfloor-Daten sinnvoll nutzen

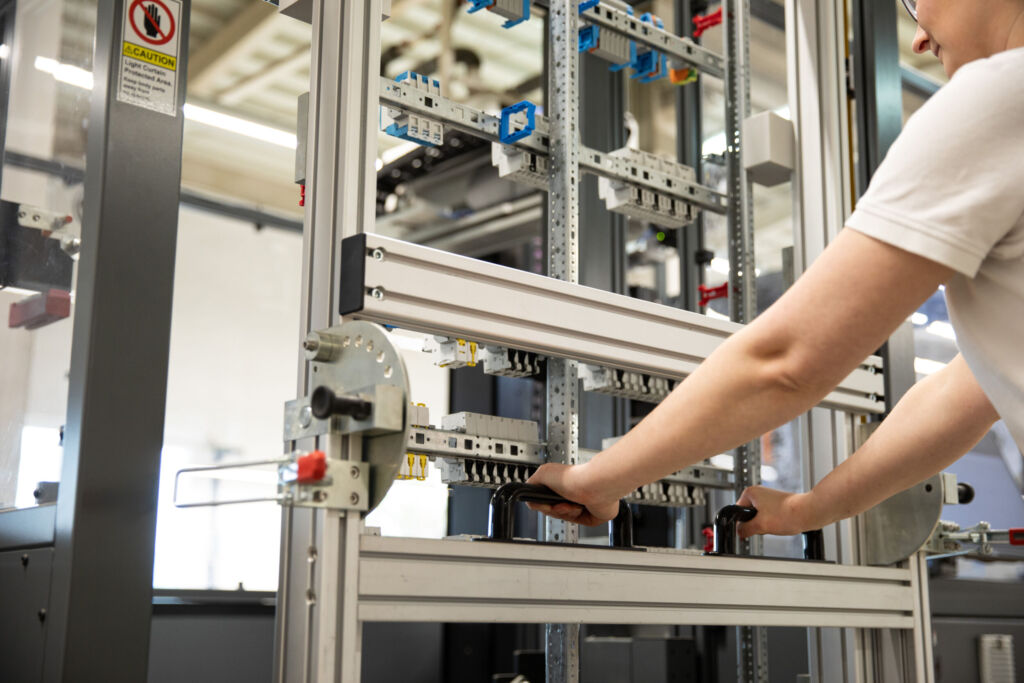

Entlastet den Werker bei der Konfektion
Damit die Verdrahtungsarbeit schnell und effizient vervollständigt werden kann, ist die zweite Seite des Drahtes bereits vorkonfektioniert, sodass der Werker diesen nur noch verlegen (bei Gestellen rückseitig, bei Montageplatten in den Kabelkanälen) und die zweite Seite anschließen muss. Zudem befinden sich die Drähte, die vom Roboter nicht verdrahtet werden konnten, bereits fertig konfektioniert in einer Drahtaufnahme, aus der sich der Werker bedienen kann. Der Werker wird also nicht überflüssig, sondern nur von aufwändigen manuellen Arbeitsschritten wie der Drahtkonfektionierung entbunden und dank der einseitigen Verdrahtung in seiner Arbeit unterstützt. Die Kabelführung und die zweite Seite zu verdrahten, bleibt genauso weiterhin Aufgabe des Werkers, wie die abschließenden Prüfungen – nur dass für diese Aufgaben nun durch den Einsatz der Drahtvorbereitungsstation und des Verdrahtungsroboters mehr Zeit zur Verfügung steht. Auch bei Beschwerden im Bewegungsapparat stellt die Unterstützung bei der Kabelkonfektionierung und/oder Verdrahtung eine erhebliche Erleichterung bei der täglichen Arbeit dar.
