Hochgenaues Positioniersystem für die Laserbearbeitung

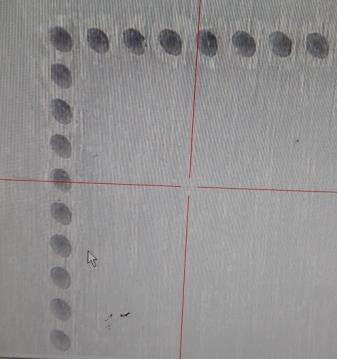

Auch für die Laserbearbeitung sind solche Präzisionslineartische geeignet. Für Laserschneidanwendungen beispielsweise gibt es ein hochgenaues XY-System), das über den gesamten Stellweg von 200mm eine Geradheit/Ebenheit von ±3µm bietet, wobei die unidirektionale Wiederholgenauigkeit bei 0,2µm liegt. Der als Kreuzrollentisch aufgebaute Positionierer mit eisenlosem magnetischem Direktantrieb eignet sich für Lasten bis 20kg und lässt sich durch die flache, kompakte Bauform gut in die Anwendung integrieren. Der bei diesem System eingesetzte Controller unterstützt sowohl ein positions- als auch geschwindigkeitsabhängiges Lasertriggern. Bewegung und Laserpulse lassen sich beim Schneiden von Ecken oder Bögen optimal synchronisieren. Beim Eckenschneiden bestimmen die Rundheit der Punkte und der Abstand zwischen ihnen die Qualität der Schnittlinie. Im Controller ist ein spezieller Algorithmus hinterlegt, der die Bewegung so mit den Laserpulsen synchronisiert, dass auch in einer Ecke die Punktgröße und der Mittellinienabstand benachbarter Punkte konstant bleiben. Dazu wird bei gleichbleibender Laserleistung die Geschwindigkeit der Bewegung entsprechend angepasst. Gleiches gilt fürs Schneiden von Bögen und Kreisen. Auch werden Ungenauigkeiten, verursacht durch mögliche Diskontinuitäten im Beschleunigungsverhalten beim Bogenfahren, vermieden. Rundheit und Bogenschnitt sind nicht mehr von Bewegungsparametern abhängig. Ähnliche Genauigkeitssteigerungen lassen sich auch in anderen Anwendungsbereichen erreichen, bei denen die industriegerechten Positioniersysteme zum Einsatz kommen.
