Im Bergbau und in der Schüttgutlogistik steht alles im Zeichen der Massenbewegung – der wirtschaftliche Wert liegt im geförderten Material, das transportiert, gelagert und weiterverarbeitet werden muss. Doch gerade in diesem Umfeld agieren Gewinnung, Aufbereitung und Logistik oft nicht synchron: Fördermengen schwanken, Anlagenkapazitäten sind begrenzt und Transportmittel unterliegen externen Einflussfaktoren. Die Folge sind regelmäßig temporäre Haldenbildung, Materialstaus oder ungenutzte Lagerflächen.
Eine präzise und kontinuierliche Mengenüberwachung schafft hier die notwendige Transparenz. Sie erlaubt es, Engpässe frühzeitig zu erkennen, Förderprozesse besser aufeinander abzustimmen und auf Basis realer Daten fundierte Entscheidungen zu treffen – etwa zur Steuerung des Radlader-Einsatzes, zur Optimierung von Fahrwegen oder zur Auswertung von Anlageneffizienz. Letztlich ist die exakte Kenntnis über den aktuellen Materialfluss entscheidend, um den Betrieb wirtschaftlich, planbar und resilient gegenüber Störungen zu gestalten.
Ein System – viele Messpunkte
Owl Eye versteht sich nicht als Einzelgerät, sondern als skalierbares, integratives System zur Überwachung von Massenströmen an verschiedenen Stellen innerhalb eines Betriebes. Die Plattform umfasst mehrere spezialisierte Module:
1. Statische Haldenvolumenmessung
Fest installierte Lidar- oder 3D-Sensoren erfassen regelmäßig den Volumenzuwachs oder -abbau von Lagerplätzen. Die Daten werden automatisch in 3D-Modelle überführt, die Materialbewegungen dokumentieren und verlässliche Bestandsdaten liefern.
2. Mobile Haldenvermessung
Speziell entwickelte Einheiten für den Einsatz auf Abwurfförderbändern, Rotationsstackern oder Schaufelradbaggern ermöglichen eine kontinuierliche Messung direkt bei der Materialaufgabe. So wird der Aufbau von Halden live erfasst und analysiert. In der Intralogistik ist die Maximierung der Lagerkapazität entscheidend. Kompakte Sensoren spielen dabei eine Schlüsselrolle: Höchste Leistung in kompakter Bauform schafft mehr Platz für die Ware, denn die Technik macht sich klein. ‣ weiterlesen
Intralogistik: Neue Baumer ToF-Sensoren machen sich klein
Das System kann dabei helfe zu prüfen wie viel Restkapazität eine Halde noch hat und wann beispielsweise ein Radlader benötigt wird, um das aufgestapelte Material zu verlagern. Dies ermöglicht eine optimierte Nutzung der Lagerflächen und verbessert den innerbetrieblichen Materialfluss.
3. Radlader-Mapping
3D-Lidar-Einheiten auf Radladern erfassen die Umgebung während des regulären Fahrbetriebs. Ohne zusätzlichen Aufwand entsteht ein dynamisches 3D-Bild der Halde – geeignet zur Fortschrittskontrolle, Lagerverwaltung oder Dokumentation.
4. Behälter- und Bunkerüberwachung
Owl Eye kann zur Volumenmessung in geschlossenen oder halboffenen Behältern wie Aufgabebunkern, Brechern, Silos oder Trichtern eingesetzt werden. Das System detektiert kontinuierlich Füllstände, Volumen und Veränderungen – auch unter schwierigen Bedingungen wie Staub oder wechselnden Lichtverhältnissen.
5. Förderband-Volumenstrommessung Digitale Souveränität in der Automation: Fraunhofer IOSB-INA entwickelt einen KI-Assistenten für die SPS-Programmierung. ‣ weiterlesen
Automatisierung neu gedacht

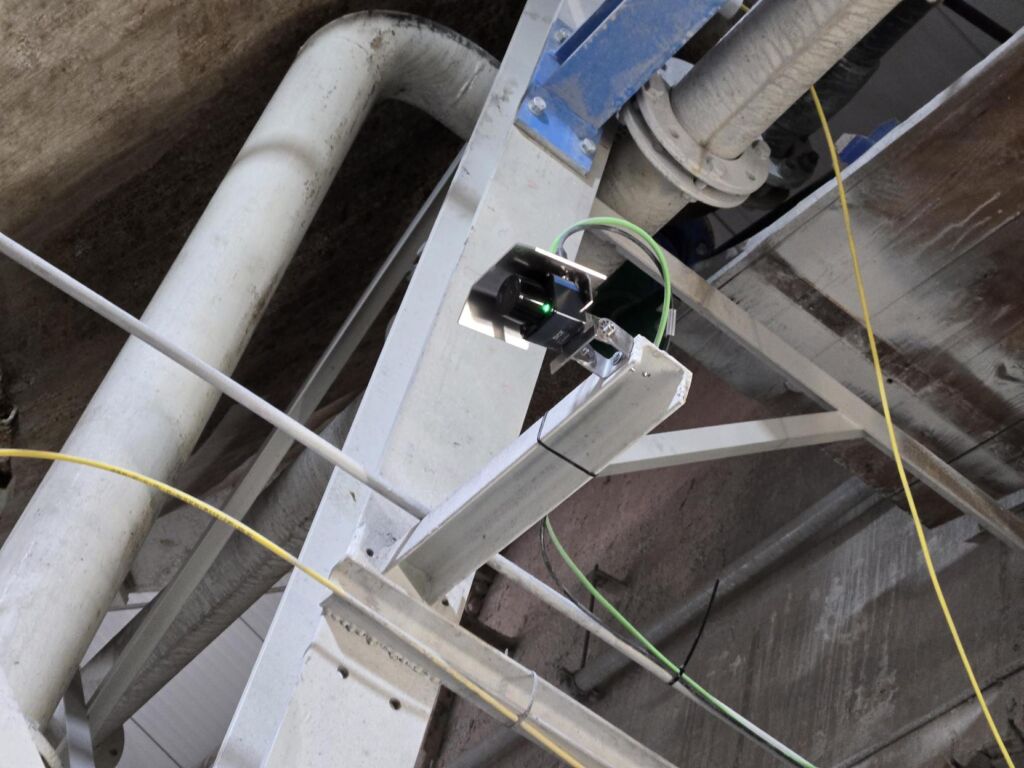

Eine Kernkomponente der Plattform ist das berührungslose Volumenstrommodul für Förderbänder. Ein oberhalb des Bandes montierter 2D-Lidar-Sensor erfasst kontinuierlich das Querschnittsprofil des Förderguts. In Kombination mit der Bandgeschwindigkeit wird der Durchsatz in m³/h oder t/h berechnet. Die typische Messabweichung liegt bei ±1 Prozent.
Neben der präzisen Durchsatzmessung erkennt das System auch Materialverlagerungen, Schieflauf, große Fremdkörper und Anomalien im Beladungsprofil, was es zu einem wichtigen Baustein für die automatisierte Prozessüberwachung macht.
Erweiterte Förderbanddiagnose
Neben der klassischen Volumen- oder Massenstrommessung ermöglicht das Owl Eye System eine detaillierte Zustandsüberwachung des Förderbandes. Durch kontinuierliche Profilanalyse des Transportguts erkennt das System typische Betriebsabweichungen und potenzielle Schadensursachen frühzeitig. Dazu zählen unter anderem:
- Bandschieflauf, der auf ungleiche Belastung oder fehlerhafte Rollen zurückzuführen sein kann
- Asymmetrische oder instabile Beladung, die sich in Form veränderter Schwerpunkte im Materialquerschnitt äußert
- Große Fremdkörper (‚Big Rock Detection‘), die mechanische Schäden verursachen oder nachgelagerte Prozesse beeinträchtigen können
- Unregelmäßigkeiten im Materialprofil, die auf Materialanhäufungen, Risse im Band oder Störungen im Aufgabesystem hinweisen können
Diese Merkmale werden kontinuierlich erfasst, bewertet und mit konfigurierbaren Schwellenwerten verglichen. Auf dieser Grundlage können gezielte Wartungsmaßnahmen eingeleitet werden – bevor es zu ungeplanten Stillständen oder Folgeschäden kommt. Die Kombination aus Durchsatzkontrolle und diagnostischer Funktionalität schafft somit einen Mehrwert für den produktionsnahen Betrieb und trägt zur Erhöhung der Anlagensicherheit und Verfügbarkeit bei.
Systemintegration und Datenbereitstellung
Owl Eye ist für den industriellen Dauerbetrieb konzipiert und lässt sich in bestehende Automatisierungs- und Leitsysteme integrieren. Die Kommunikation erfolgt über offene Schnittstellen, darunter:
- Rest Api für Cloud- und Softwareanbindungen
- OPC UA zur Einbindung in Scada- und MES-Systeme
- Analoge Ausgänge für konventionelle SPS-Signale

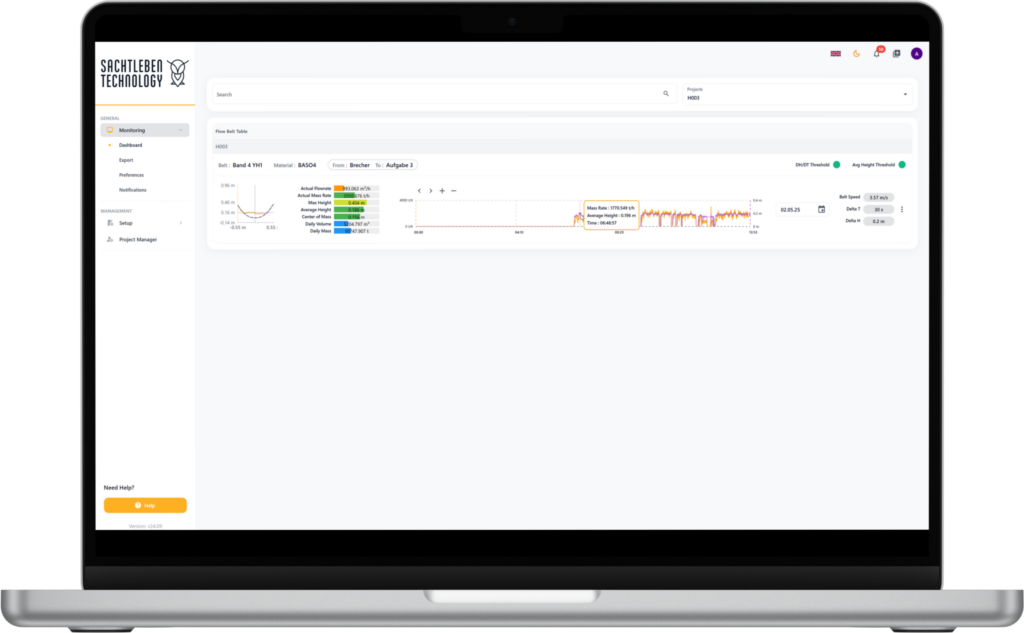

Ein zentrales browserbasiertes Dashboard erlaubt die Visualisierung sämtlicher Betriebsdaten – unabhängig von Standort und Endgerät. Zu den verfügbaren Funktionen gehören:
- Live-Anzeige des Durchsatzes in m³/h oder t/h
- Abruf historischer Messwerte inklusive 2D-Querschnittsprofilen
- Echtzeit-Warnmeldungen bei Grenzwertüberschreitungen
- Konfigurierbare Datenexporte zur Weiterverarbeitung oder Dokumentation
Optional ist eine automatische Druckluftreinigung der Sensoreinheit verfügbar, die insbesondere in staubintensiven Umgebungen die Systemverfügbarkeit erhöht.
Anpassungsfähig für verschiedene Schüttgüter
Die Owl Eye-Plattform ist materialunabhängig und kann für eine Vielzahl an Schüttgütern eingesetzt werden – unabhängig von Dichte, Korngröße oder Feuchtegehalt. Beispiele aus der Praxis belegen die Einsatzbreite:
- Holzprodukte: Hackschnitzel, Holzpellets, Sägemehl
- Industriemineralien: Quarzsand, Kalkstein, Gips, Kaolin
- Erze: Eisenerz, Kupfererz, Bauxit
- Steine und Erden: Schotter, Kies, Sand, Ton
- Chemische Materialien: Düngemittel, Kunststoffgranulate, Pulver
- Organische Materialien: Zuckerrübenschnitzel, Getreide (z.B. Weizen, Mais)
