Automatisierungsbaukasten Movi-C
Das Multiachs-Umrichtersystem Movidrive modular stellt die benötigten Antriebskräfte für die Bestückungsanlage zur Verfügung. Eine 10kW-Einspeisung Movidrive modular MDP versorgt insgesamt 18 Achsen in der Anlage: acht Doppelachsmodule und zwei Einachsmodule. Sie sind über einen gemeinsamen Gleichspannungs-Zwischenkreis verbunden. Ein Vorteil des Automatisierungsbaukastens ist die Platzeinsparung aufgrund der kompakten Bauweise und integrierten Sicherheitstechnik. In einem Doppelachsmodul kommen beispielsweise auf gleichem Bauraum wie bei einem Einzelachsmodul zwei Antriebskarten unter. Sämtliche Prozesse in der Bestückungsanlage werden durch den Movi-C Controller power gesteuert. Mit den ausgereiften Funktionen des IEC-Programmiersystem Codesys 3.5 lassen sich seine Motion-Control- und Visualisierungsfunktionen bequem programmieren.
Einfache und schnelle Inbetriebnahme

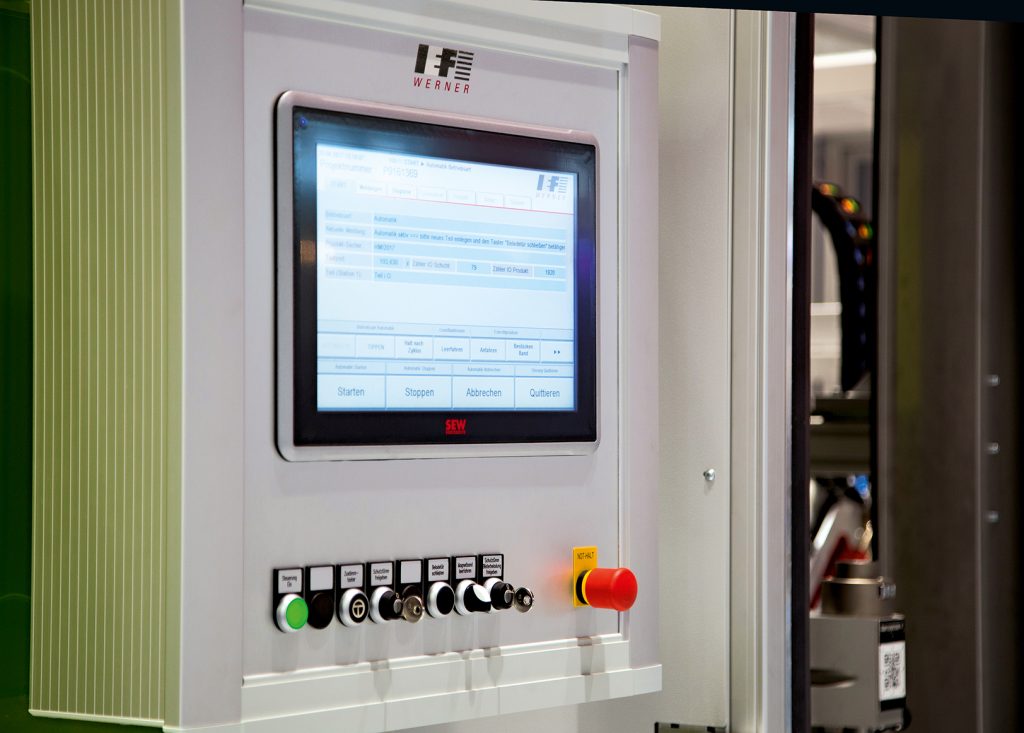

Für eine Vereinfachung und Beschleunigung der Inbetriebnahme der Lösungen aus dem Automatisierungsbaukasten Movi-C wurde das intuitive Engineeringtool Movisuite entwickelt. Antriebslösungen in Maschinen können sehr vielfältig sein – von der einfachen Drehzahlvorgabe über Positionierung und synchronisierte Achsbewegungen bis zur Robotik, wo mehrere Achsen einer genau definierten Raumkurve folgen müssen. Die Motion-Control-Software Movikit MultiMotion hilft dem Anwender, diese Vielfalt zu beherrschen und mit effizientem Engineering schnell ans Ziel zu kommen. Das bedeutet so viel wie möglich Parametrierung und so wenig wie nötig Programmierung sowie Unterstützung durch grafische Oberflächen für die geführte Parametrierung der Standardfunktionen und eine komfortable Diagnose. Die Serie der Digitalen Operator Panel DOP11C von SEW-Eurodrive ermöglicht eine realitätsnahe und leistungsstarke Maschinenvisualisierung. In der Rotorbestückungsanlage kommen die Panel DOP11C 150 für die Bedienung und DOP11C 100 zur Justierung der Klebeeinheit zum Einsatz.
Automatisierte Arbeitsschritte
Um die Rotorbestückungsanlage nahtlos in zukunftsgerichtete Fertigungskonzepte integrieren zu können, erfolgen alle Arbeitsschritte in der Magnetbestückungsmaschine automatisch. Die Zuführung und Entnahme der Rotoren können durch mobile Handling-Assistenten erledigt werden.
