Die Spannungsfreiheit von Schränken einfach, effizient und automatisiert prüfen

VeriSafe bietet Sicherheit auf Knopfdruck

Die Prüfung auf Spannungsfreiheit ist eine der wichtigsten Sicherheitsmaßnahmen bei der Wartung elektrischer Anlagen. Das VeriSafe von Panduit ist ein automatisiertes Prüfsystem mit integrierter Messelektronik von Panduit, mit dem sich mit nur einem Knopfdruck effizient und normgerecht prüfen lässt, ob Schaltanlagen und Schaltschränke spannungsfrei sind. Die einfache Installation, die Einhaltung internationaler Normen sowie die komfortable Bedienung überzeugen nicht nur Elektroplaner und Anlagenbauer, sondern auch Betreiber, die auf Prozesssicherheit und Effizienz setzen.

00:00



Sorry, no results.
Please try another keyword

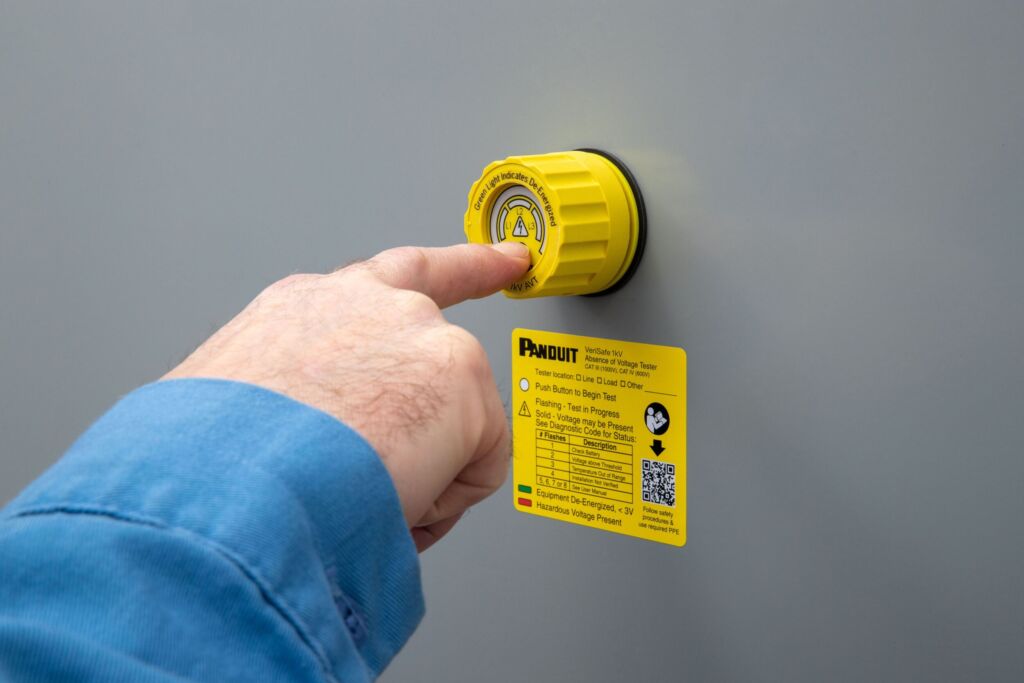

VeriSafe von Panduit verkürzt und erleichtert das Prüfen auf Spannungsfreiheit per Knopfdruck. Das Messmodul wird im Schaltschrank verbaut.
VeriSafe von Panduit verkürzt und erleichtert das Prüfen auf Spannungsfreiheit per Knopfdruck. Das Messmodul wird im Schaltschrank verbaut. – Bild: Panduit

Gefahren und Risiken in Schaltanlagen für Mensch, Produktion und Gebäude sind unter allen Umständen zu vermeiden. Dementsprechend müssen Anlagenbauer in ihren Konstruktionen die Einhaltung der Normen für die elektrische Sicherheit, den Brandschutz sowie die mechanische Sicherheit garantieren. In Amerika, dem Mutterland von Panduit, bildet der National Electrical Code (NEC) die gesetzliche Grundlage dafür und ist als Stand der Technik akzeptiert. Festgelegt wird er von der National Fire Protection Association (NFPA), die ihn unter dem Arbeitstitel NFPA 70 veröffentlicht. Vergleichbar ist der NEC mit den für deutsche beziehungsweise europäische Anlagenbauer und Elektriker angewandten Normen VDE 0100 beziehungsweise IEC 60364.

VeriSafe 600 AVT (AVT = Absence of Voltage Tester), mit dem man elektrische Schaltschränke in Anlagen oder an Maschinen auf Spannungsfreiheit automatisiert messen kann, wurde von Panduit bereits 2019 vorgestellt. Anwender erhielten somit eine einfache, schnelle und vor allem sichere Möglichkeit, um z.B. bei Wartungsarbeiten oder Serviceeinsätzen die Spannungsfreiheit elektrischer Anlagen sicher zu stellen – eine gesetzlich vorgeschriebene Voraussetzung in vielen Ländern und Anlagen wie Schiffen. Die neue Variante VeriSafe 1kV AVT wird nun den gestiegenen Anforderungen an die elektrische Sicherheit in Industrieanlagen bis zu 1000V gerecht wird. Die Erweiterung des Spannungsbereichs, die Integration in digitale Netzwerke sowie die Erhöhung der Sicherheitsfunktionen auf SIL-3-Niveau machen das System zu einem leistungsstarken Baustein moderner Sicherheitskonzepte.

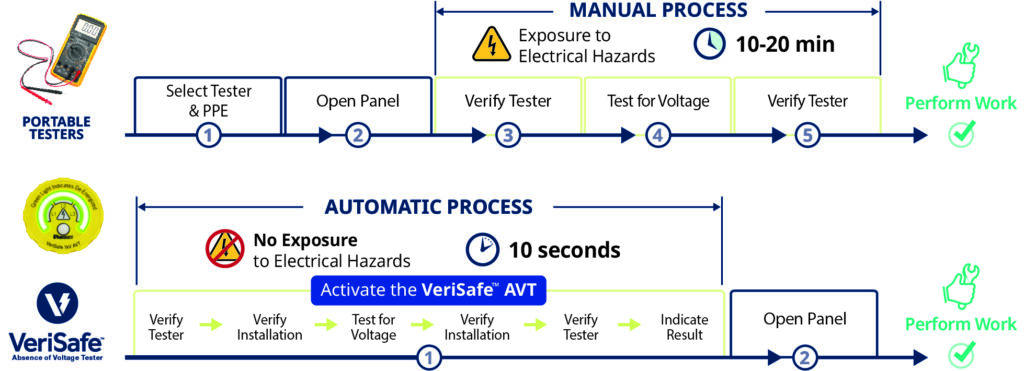

Der Vergleich der Testmethoden auf Spannungsfreiheit gemäß der NFPA 70E zeigt deutlich die Produktivitätssteigerung. VeriSafe erfüllt die neueste NFP 70E von 2024.
Der Vergleich der Testmethoden auf Spannungsfreiheit gemäß der NFPA 70E zeigt deutlich die Produktivitätssteigerung. VeriSafe erfüllt die neueste NFP 70E von 2024. – Bild: Panduit

Ein Knopfdruck genügt

Das VeriSafe-System erlaubt die normgerechte Überprüfung, ob keine Spannung mehr anliegt, mit einem einzigen Knopfdruck. Damit wird der aufwendige und fehleranfällige Einsatz tragbarer Testgeräte weitgehend überflüssig. Der standardisierte Messablauf sorgt für eine zuverlässige Einhaltung der sicherheitstechnischen Anforderungen bei jeder einzelnen Prüfung. Nicht nur in den USA, wo zusätzlich zur NFPA 70 (NEC) auch die UL 508A und NFPA 79 für Schaltschränke und Maschinen verbindlich sind, erzielt man damit einerseits mehr Effizienz und andererseits höhere Sicherheit.

Darüber hinaus gibt es weitere Maßnahmen die Spannungsfreiheit eines Schaltschranks sicher herzustellen wie den Flange Mounted Disconnector (FMD). Dieser flanschmontierte Lasttrennschalter dient in Nordamerika – wie auch in anderen Ländern – in erster Linie zur sicheren Trennung elektrischer Energiezufuhr, typischerweise an Schaltschränken oder Maschinen. Er wird außen an der Gehäusewand montiert und ist durch einen mechanischen Betätigungshebel (handle) von außen bedienbar. Das ermöglicht es, den Schaltschrank spannungsfrei zu schalten, ohne die Tür zu öffnen, was ein wichtiges Sicherheitsmerkmal ist. Vor Wartungs- oder Reparaturarbeiten kann die Maschine oder Anlage mit dem FMD sicher abgeschaltet werden, ohne dass man auf spannungsführende Teile zugreift. Viele dieser Lasttrennschalter lassen sich so konfigurieren, dass die Schaltschranktür nur bei ausgeschaltetem Zustand geöffnet werden kann – ein Schutzmechanismus gegen das Öffnen unter Spannung. Außerdem unterstützen die FMDs das in den USA gesetzlich vorgeschriebene Lockout/Tagout-Verfahren nach OSHA 1910.147, also das sichere Abschalten und Kennzeichnen von Energiequellen während der Wartung.

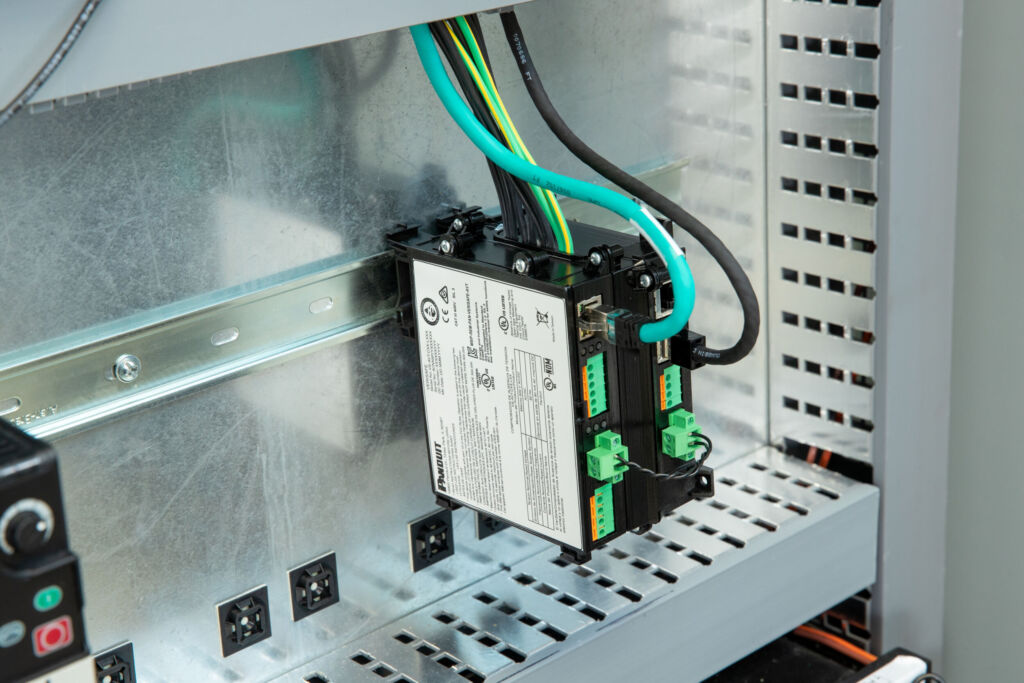

  • VS2 AVT 3P ISO Installed 159
    Bild: Panduit

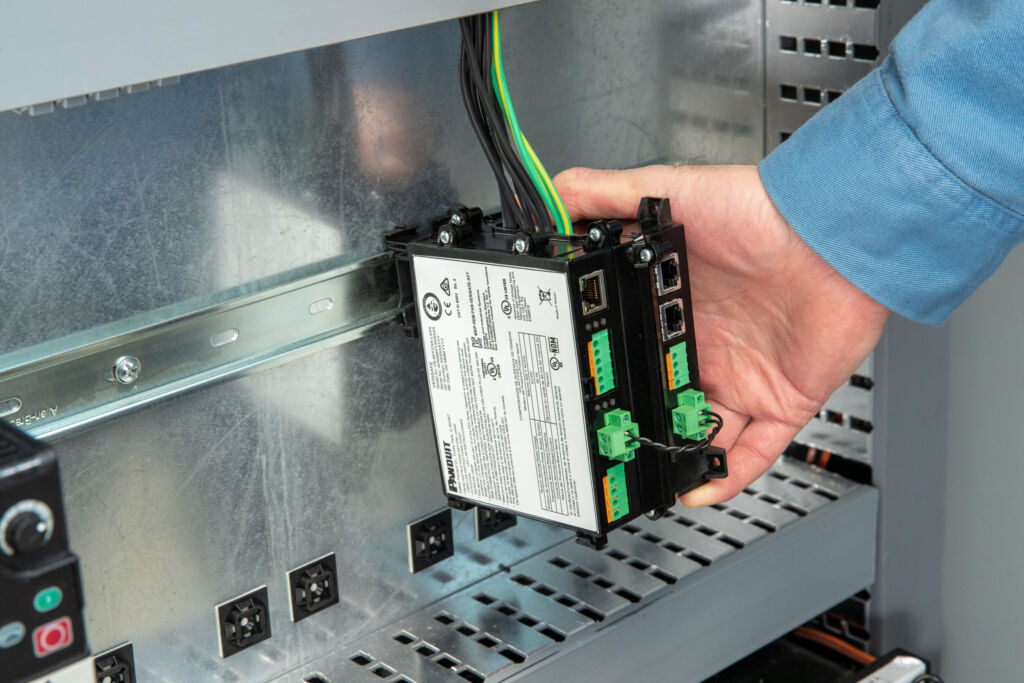

  • VS2 AVT 3P ISO Installation 157
    Bild: Panduit

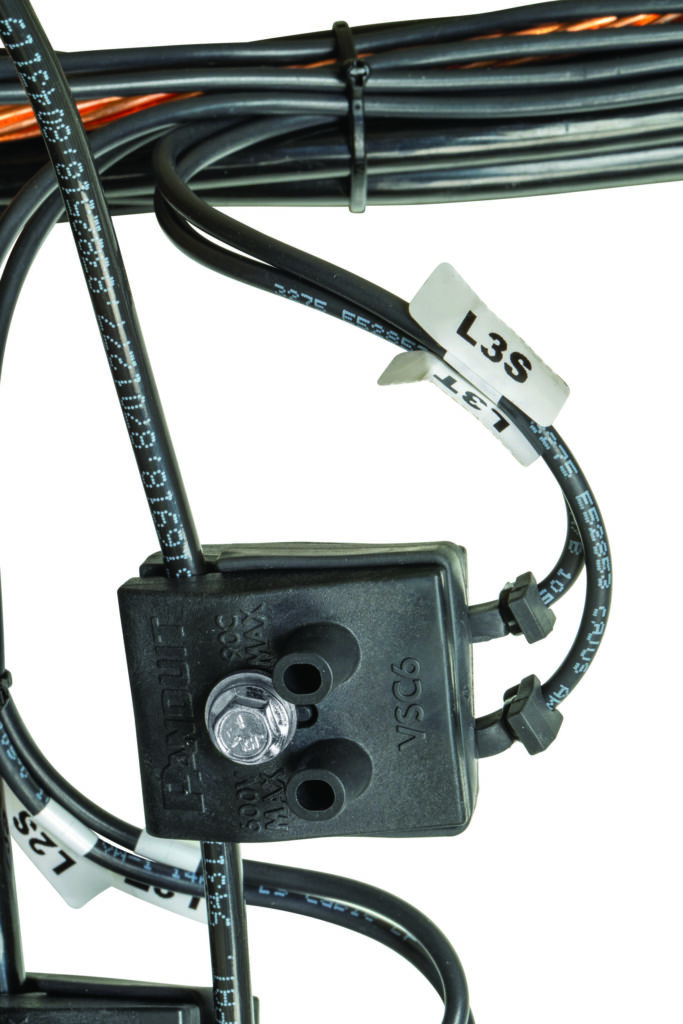

  • Anschlusssatz zum Abgreifen der Spannung; Bemessungsspannung bis 600 V
    Anschlusssatz zum Abgreifen der Spannung; Bemessungsspannung bis 600 V – Bild: Panduit

Effizienter Prüfablauf

VeriSafe reduziert das Risiko elektrischer Gefahren, indem es die Spannungsfreiheit des Schaltschranks überprüft. Gerade im Vergleich zu bisherigen tragbaren Testinstrumenten erfahren Anlagenbetreiber und Maschinenbauer so deutlich schneller, ob ein elektrisch sicheres Umfeld vorliegt. Gemäß der NEC, festgelegt im NFPA 70E, ist vor dem spannungsfreien Arbeiten mit elektrischen Installationen für ein elektrisch sicheres Umfeld zu sorgen. Der Messablauf ist exakt festgelegt. VeriSafe stellt automatisch sicher, dass der gesamte Prüfprozess bei jeder einzelnen Prüfung eingehalten wird. Mit einem Knopfdruck erreicht man geprüfte Sicherheit sowohl bei 3- als auch bei 1-phasigen Anwendungen im jetzt erweiterten Spannungsbereich bis zu 1.000V für 690V AC- und -DC-Anwendungen. Das ausfallsichere Design verwendet aktive Anzeigen für den Anlagenstatus und erfüllt die Sicherheitsfunktionen gemäß SIL 3 (IEC61508-1).

Mit dem erweiterten VeriSafe lässt sich der gesamte elektrische Bereich jetzt noch besser absichern. Das Isolationsmodul lässt sich auf Wunsch über redundante Halbleiter-Signalausgänge (SIL 3) in Steuerungssysteme integrieren. Darüber hinaus gibt es auch ein Netzwerkmodul für Echtzeitdiagnose und Leistungsberichte. Somit lassen sich einerseits die Testergebnisse mit Zeitstempel oder Datenprotokollen aufzeichnen. Andererseits kann man damit auch ferngesteuert Fehler beheben, den Status der Sensorleitungen sowie die Batterielebensdauer oder die Temperaturentwicklung überwachen. Über Ethernet/IP und Modbus-TCP lässt sich VeriSafe einfach z.B. in Scada-Systeme integrieren oder man nutzt den integrierten Webserver.

Das Zugangskontrollpaket für VeriSafe sorgt für zusätzlichen Schutz, indem es verhindert, dass Gehäusetüren geöffnet werden, bis die Spannungsfreiheit festgestellt wurde. Liegt keine Spannung an, wird ein Signal gesendet, um das Schloss zu entriegeln. Das Zugangskontrollpaket bietet eine integrierte Lösung, die sich auch für die Nachrüstung bei vorhandenen Spannungsprüfern eignet.

Der Standard für industrielle Steuerschränke. Flanschmontierte Trennschalter müssen für UL-gelistete Schaltschränke zugelassen sein und die Anforderungen hinsichtlich Isolation, Durchschlagsfestigkeit und Kurzschlussfestigkeit erfüllen.

2. NFPA 79

Der Standard für industrielle Maschinen. Er schreibt u.a. vor, dass Maschinen über einen leicht zugänglichen Haupttrennschalter verfügen müssen – und das ist häufig ein Flange Mounted Disconnect.

3. NEC (NFPA 70)

Der National Electrical Code verlangt eine klare und sichere Trennmöglichkeit der Stromzufuhr, insbesondere bei Wartungsarbeiten. Flanschmontierte Trennschalter sind ein anerkanntes Mittel, diese Vorschrift zu erfüllen. VeriSafe ist die geprüfte Messmethode nach NFPA 70E von 2024 und erfüllt den vereinfachten Prozess zur Einhaltung der UL1436.

4. OSHA 29 CFR 1910.147 (Lockout/Tagout)

Flange Mounted Disconnectors ermöglichen eine sichere LOTO-Anwendung (Lockout/Tagout) – z.?B. durch Verriegelungsmöglichkeiten am Handhebel. VeriSafe unterstützt die Einhaltung, wenn es zur Überprüfung des elektrischen Lockout/Tagout-Verfahrens gemäß NFPA 70E und CSA Z462 verwendet wird.

5. IEC 60947-3 (für internationale Anwendungen)

Viele US-Hersteller zertifizieren ihre Trennschalter (FMD) zusätzlich nach IEC-Normen, um sie auch für Exportmärkte oder globale OEMs attraktiv zu machen.

6. UL 1436

VeriSafe erfüllt diese Norm für Steckdosenstromkreisprüfgeräte und ähnliche Anzeigegeräte sowie viele weitere internationale Normen

Relevante Normen und Standards:

1. UL 508A

Der Standard für industrielle Steuerschränke. Flanschmontierte Trennschalter müssen für UL-gelistete Schaltschränke zugelassen sein und die Anforderungen hinsichtlich Isolation, Durchschlagsfestigkeit und Kurzschlussfestigkeit erfüllen.

2. NFPA 79

Der Standard für industrielle Maschinen. Er schreibt u.a. vor, dass Maschinen über einen leicht zugänglichen Haupttrennschalter verfügen müssen – und das ist häufig ein Flange Mounted Disconnect.

3. NEC (NFPA 70)

Der National Electrical Code verlangt eine klare und sichere Trennmöglichkeit der Stromzufuhr, insbesondere bei Wartungsarbeiten. Flanschmontierte Trennschalter sind ein anerkanntes Mittel, diese Vorschrift zu erfüllen. VeriSafe ist die geprüfte Messmethode nach NFPA 70E von 2024 und erfüllt den vereinfachten Prozess zur Einhaltung der UL1436.

4. OSHA 29 CFR 1910.147 (Lockout/Tagout)

Flange Mounted Disconnectors ermöglichen eine sichere LOTO-Anwendung (Lockout/Tagout) – z.?B. durch Verriegelungsmöglichkeiten am Handhebel. VeriSafe unterstützt die Einhaltung, wenn es zur Überprüfung des elektrischen Lockout/Tagout-Verfahrens gemäß NFPA 70E und CSA Z462 verwendet wird.

5. IEC 60947-3 (für internationale Anwendungen)

Viele US-Hersteller zertifizieren ihre Trennschalter (FMD) zusätzlich nach IEC-Normen, um sie auch für Exportmärkte oder globale OEMs attraktiv zu machen.

6. UL 1436

VeriSafe erfüllt diese Norm für Steckdosenstromkreisprüfgeräte und ähnliche Anzeigegeräte sowie viele weitere internationale Normen

Thematik: Komponenten für die Automatisierung Ausgabe: SPS-MAGAZIN 10 (Sep/Okt) 2025
