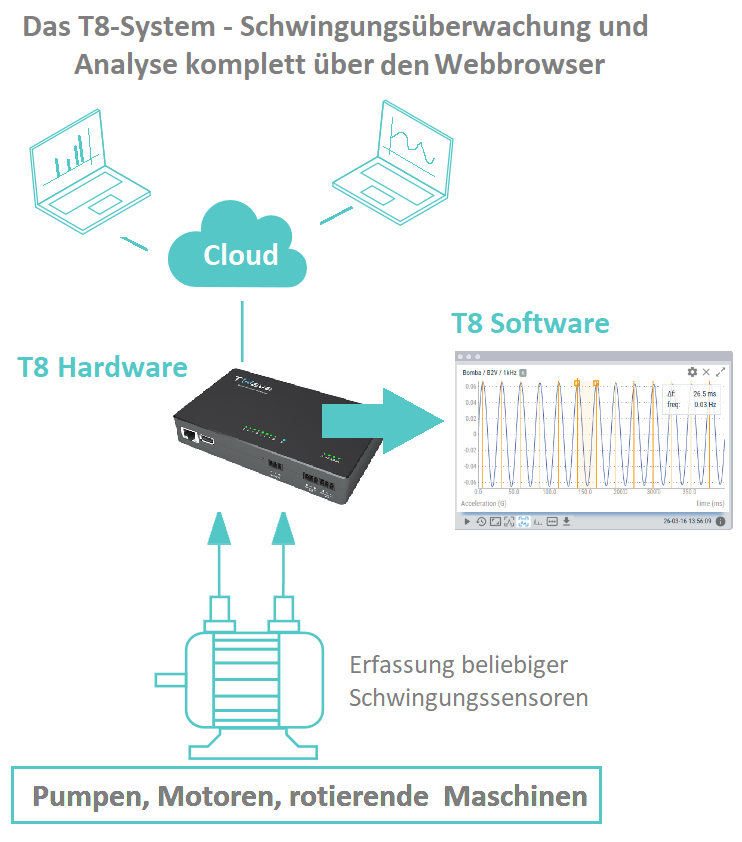

Schwingungstechnische Auswertungen erforderten bisher spezielle Diagramme und Analysesoftware mit diagnostischen Funktionen. Die übliche Praxis ist, dass Schwingungsmesswerte erfasst und diese dann Offline mit speziellen Analyseprogrammen auf PCs ausgewertet werden. Die Anbindung solcher Standardsysteme in IIoT Plattformen war somit komplex. Das T8 System kann dagegen über eine LAN Schnittstelle direkt oder über Router (WiFi, 3G, 4G) in eine Cloud integriert werden. Die Analysesoftware ist bereits direkt im Erfassungsgerät integriert. Die Hardware arbeitet quasi als IIoT-Device und besteht aus einem Erfassungsmodul mit acht dynamischen Eingangskanälen und der webbasierten Visualisierungs- und Analysesoftware. Die Konfiguration und Onlinedarstellung von Schwingungen und Kennwerten erfolgt direkt über ausgereifte Analysediagramme und praxistaugliche Diagnosefunktionen ausschließlich mit dem Webbrowser. Die Qualität der Analyse- und Diagnosesoftware ist so ausgereift, dass auch für erfahrene Schwingungsexperten alle wichtigen Diagnosefunktionen vorhanden sind. Typische Anwendungsgebiete sind…
- Analyse und Diagnose von Schwingungen von jedem Ort der Welt und jedem Endgerät aus, ohne eine Softwareinstallation, einfach per Webbrowser
- Überwachung von Maschinenschwingungen und gleichzeitige Online-Diagnose
- Online-Schwingungsanalyse an Motoren, Kompressoren, Verdichtern, Pumpen, Getrieben, Windenergieanlagen….
- Dezentrale Schwingungsüberwachung mit Ankopplung in eine Cloud oder IIot Plattform
Das T8-System liefert Informationen über den Maschinenzustand, erkennt automatisch verschiedene Betriebsarten (Normalbetrieb, Stopp, Start, hohe Last, niedrige Last usw.) und stellt für jede Betriebsart unterschiedliche Alarme ein. Das System kann anhand von Formeln berechnete Parameter online überwachen und warnt frühzeitig vor Ausfällen, die sich an Maschinen entwickeln. Ein integrierter Datenspeicher von 4GB ermöglicht die autarke Aufzeichnung von Zeitsignalen, Spektren und Kennwerten. Der Unterschied zu konventionellen CMS-Lösungen sind…
- Geringe Installations- und Wartungskosten durch eine einfache Architektur und reduzierte Größe
- keine Softwareinstallation, sondern nur ein Webbrowser
- webbasierte Diagnosewerkzeuge, welche die Arbeit des Analytikers auch durch einen Fernzugriff auf das Gerät erleichtern.
- Zugriff von jedem Betriebssystem und Gerät, das mit dem Netzwerk verbunden ist (Computer, Tablett, Mobiltelefon usw.).
Web-Dashboard
Die Visualisierung der erfassten Daten ist für den Anwender flexibel möglich. Die Web-Visualisierung besteht aus verschiedenen Dashboards, die sich individuell für die jeweilige Maschine und Aufgabenstellung anpassen lassen. Auf jedem Dashboard werden die Messwerte in unabhängigen Widgets angezeigt. Diese bieten alle notwendigen grafischen Werkzeuge für die Anlagenbetreiber und für eine tiefergehende Schwingungsanalyse für Experten. Alle gemessenen und gespeicherten Daten können direkt von jedem Webbrowser aus abgerufen werden und sind bereits für die Nutzung über eine Internetverbindung optimiert. Daraus ergeben sich mehrere Vorteile:
- die Notwendigkeit eines lokalen Servers entfällt, was die Installations- und Wartungskosten reduziert. Das T8 System ist somit quasi das IIoT Edge Device der Schwingungsmessung
- Es ist keine Software-Lizenzen erforderlich. Die Schnittstelle ist in die Hardware integriert und kann von jedem Computer oder mobilen Gerät über einen Webbrowser weltweit aufgerufen werden.
- Automatische Upgrades des Systems sind über eine Remote-Verbindung zum Update-Server möglich.
- Benutzerfreundliche Oberfläche, die den Lernprozess für Anwender beschleunigt. Benutzer können von Anfang an auf alle Funktionen zugreifen.
- Die Anfangsinvestitionen sind kleiner als bei bisherigen Schwingungsüberwachungssystemen, da das System durch die einfache Bedienung und Installation kein großartiges Engineering erfordert.
Das System verfügt über eine Vielzahl von optionalen Softwaremodulen und Dienstprogrammen, die eine Anpassung an die jeweiligen Anforderungen ermöglichen. Es stehen drei vordefinierte Softwarepakte zur Verfügung: Supervisor, Diagnostik und Turbomaschinen. Die Software enthält verschiedene grafische Werkzeuge, die für die Analyse des Maschinenzustandes benötigt werden: Spektrum, Wellenform, Orbits, Trends, Wasserfall, etc. Erweiterte Funktionen sind ebenfalls möglich: Einzel-, Oberwellen- und Seitenbandcursor, Spitzenwerterkennung, Schadenssymptomfrequenzen usw. Gespeicherte Daten werden über Zeitreihen dargestellt, so dass ein schneller Zugriff auf historische Daten möglich ist.
Überwachung von Kennwerten
Das T8-System überwacht ständig den Maschinenzustand durch Messung verschiedener Kennwerte: RMS, spektrale Bandüberwachung, Peak-Phase-Werte, Peak- und PeakPeak-Wert, Peak-Extraktion, Crest Factor, Kurtosis, Mittelwert, DC-Anteil. Eine frühzeitige Analyse von Symptomen der Maschinenstörung ist so leicht umsetzbar. Die Kennwerte können übersichtlich mit der Widget Parameter-Matrix überwacht werden, die alle Parameter und deren Alarmbedingungen in einer einzigen Ansicht darstellt. Kennwerte können auch einzeln über das Online Value Widget angezeigt werden. Angeboten werden zwei verschiedene Hardwarevarianten: das kompakte T8-M und das T8-L mit vier zusätzlichen statischen Eingängen (zwei davon können als Tachoeingänge eingestellt werden). Für die Erfassung von Prozessmesswerten sind Erweiterungsmodule verfügbar. Für mobile Anwendungen und für den Service ist eine Kofferlösung mit externen BNC-Anschlüssen für IEPE-Beschleunigungsaufnehmer lieferbar.
