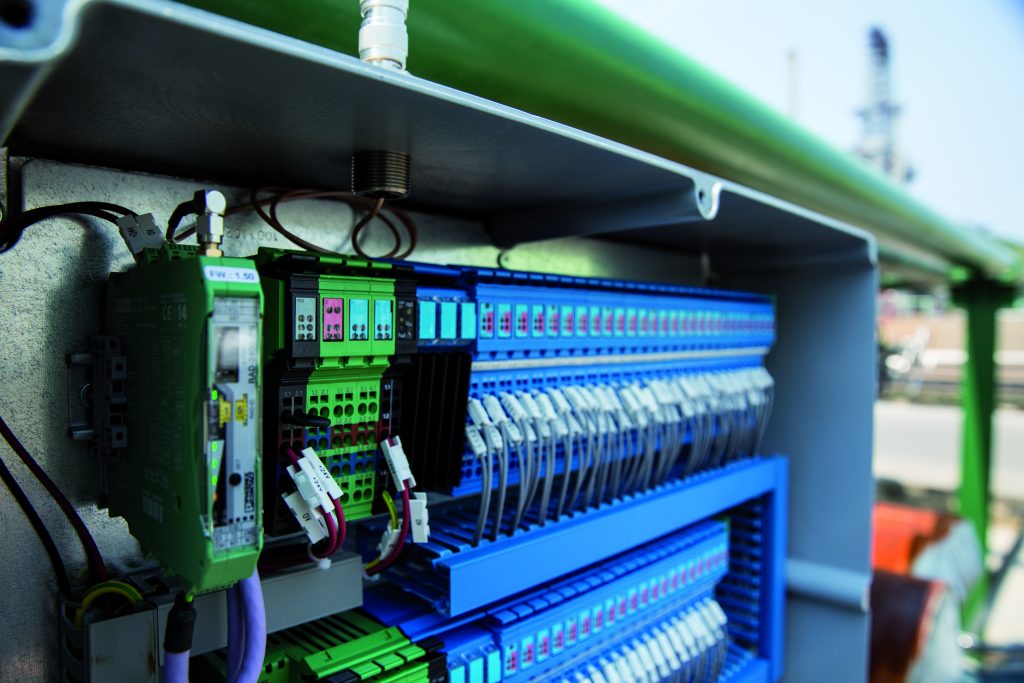

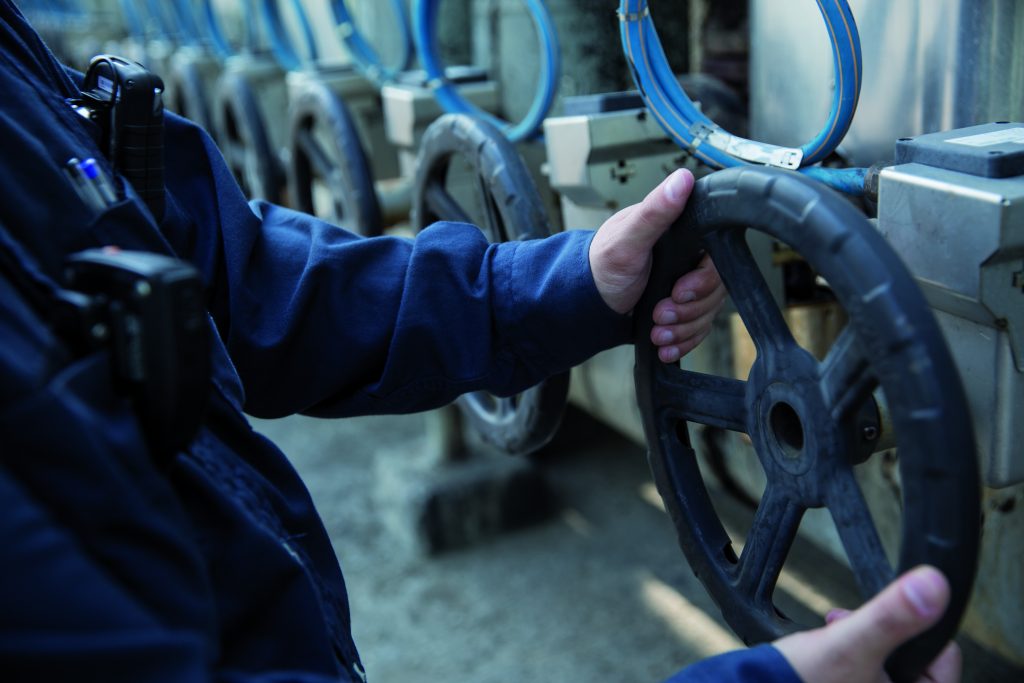

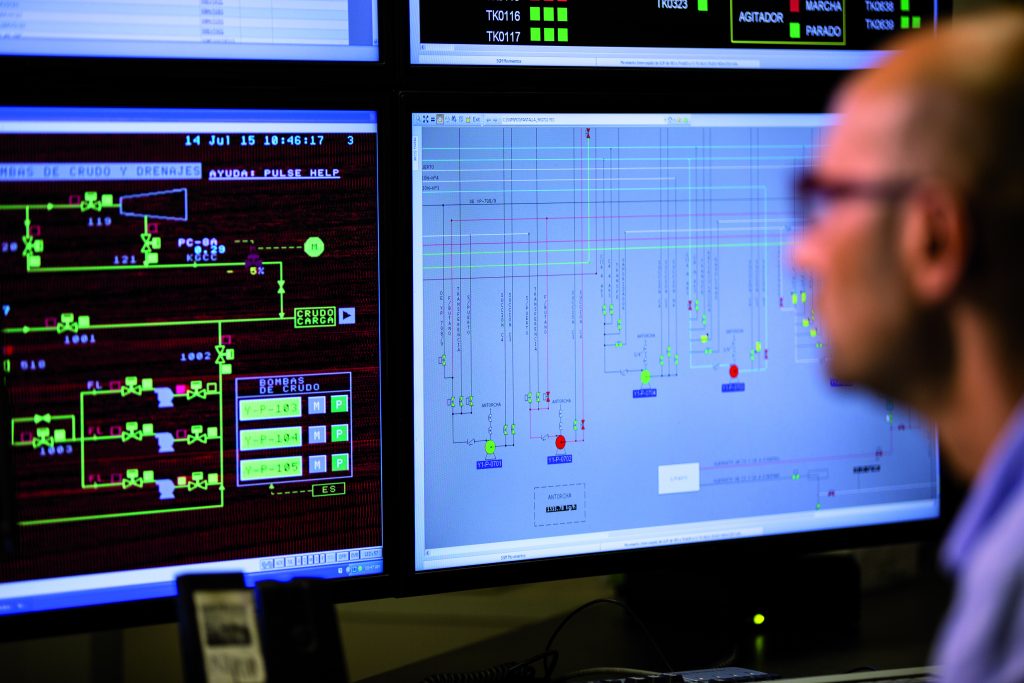

Bild 4: Mit dem modularen Inline-I/O-System werden die rund 4400 Feldsignale aus der ATEX-Zone erfasst – Bild 5: In der Leitwarte lassen sich die Routen für den Materialtransport konfigurieren, steuern und überwachen – Bild 6: Die Ventile werden auch zukünftig manuell betätigt, damit sich Anlagenfehler frühzeitig erkennen lassen –

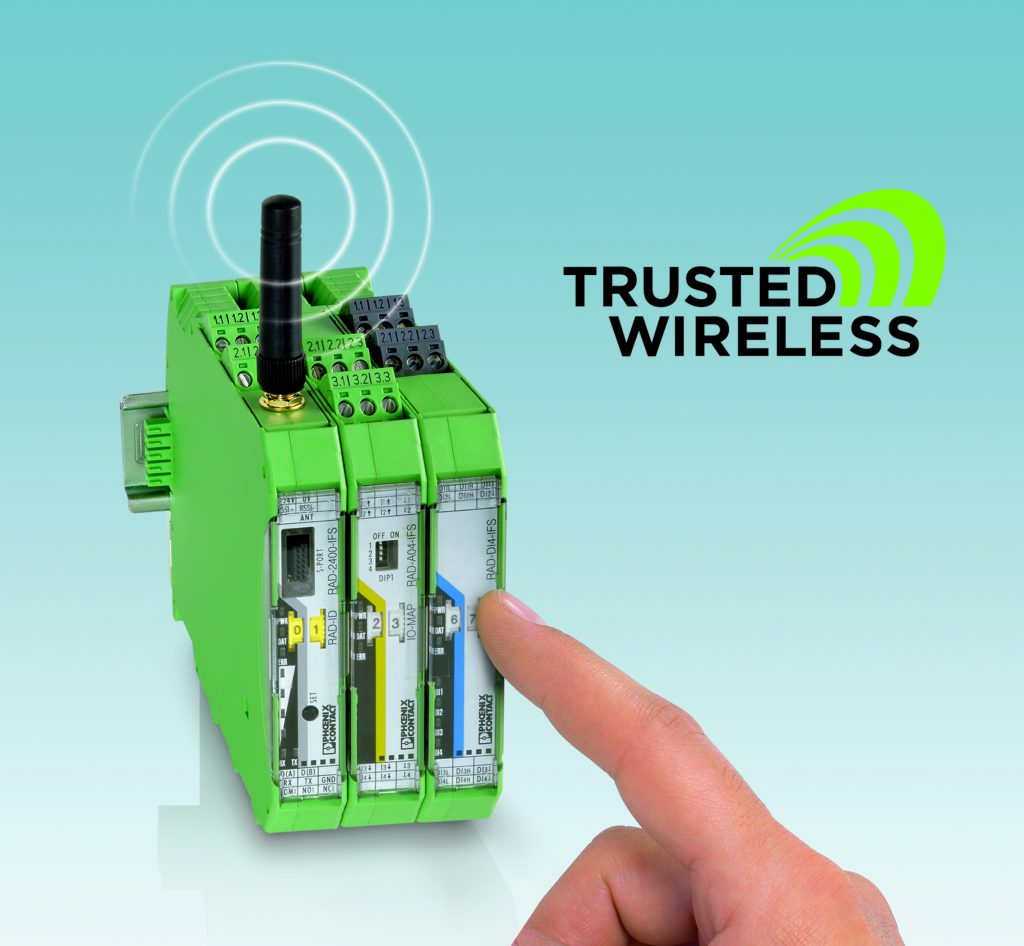

Bild 7: Die Inbetriebnahme und I/O-Verteilung erfolgt bei Radioline einfach über das integrierte Rändelrad –
Schutz vor Datenmanipulation
Das Projekt zeigt, dass sich insbesondere beim Retrofit bestehender Prozessanlagen erhebliche Kosteneinsparungen erzielen lassen. Dazu wird die klassische Verkabelung einfach durch Radioline ersetzt. Bei Petronor konnte so auf etwa 40km Datenleitung verzichtet werden, die im laufenden Betrieb durch den Ex-Bereich hätten verlegt werden müssen. Das Funksystem lässt sich zudem flexibel an unterschiedliche Anlagengrößen und -architekturen sowie individuelle Anforderungen anpassen. Das reduziert den Zeit- und Kostenaufwand beim Engineering deutlich. Die ersten Stationen des Funknetzes sind vor mittlerweile drei Jahren auf dem Gelände in Muskiz in Betrieb genommen worden. Seitdem arbeiten die Module störungsfrei. Die in das Funksystem integrierten Funktionen – wie die Paket-Authentifizierung, das proprietäre Protokoll und die optional verwendbare AES-Datenverschlüsselung – schützen die Kommunikation vor jedweder Datenmanipulation. Somit steht dem Einsatz der Wireless-Lösung selbst in kritischen Anwendungen im Bereich Prozesstechnik sowie der Energieerzeugung und -verteilung nichts im Weg.
