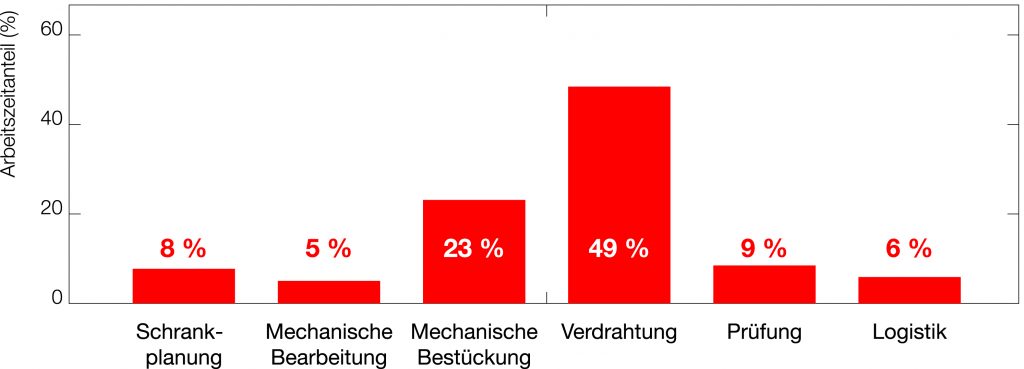

320 Seiten umfasst ein Stromlaufplan (SLP) im Durchschnitt – die durchschnittliche Verdrahtungszeit auf SLP-Basis beträgt 54 Stunden und damit 49 Prozent der gesamten Fertigungszeit. 16,74 Stunden werden bei durchschnittlich 500 Drähten pro Schaltschrank allein für das Lesen der Dokumente aufgewendet. Das sind beispielhafte Erkenntnisse der Studie „Schaltschrankbau 4.0 – Eine Studie über die Automatisierungs- und Digitalisierungspotenziale in der Fertigung von Schaltschränken und Schaltanlagen im klassischen Maschinen- und Anlagenbau“, die das ISW der Universität Stuttgart erstellt hat.
Einsparpotenziale im Engineering
Aus den gesammelten Daten leiten die Wissenschaftler ab, dass Unternehmen, die heute noch projekt- oder aufgabenorientiert arbeiten, durch den Umstieg auf funktionsorientiert aufgebaute, modulare Stromlaufpläne bei ihrem Engineeringprozess bereits 45 Prozent der benötigten Zeit einsparen können. Stromlaufpläne und Konstruktionszeichnungen müssen dafür in modulare und funktionale Einheiten unterteilt werden. Diese Einheiten wiederum müssen nur einmal konstruiert und geprüft werden, um anschließend ohne weitere Prüfung verwendet werden zu können. Lediglich eine funktionale Betrachtung ist noch notwendig. Der nächste Schritt, die Einführung von Optionstechniken und Produktkonfiguratoren, weist laut ISW-Studie ein Einsparpotenzial von rund 40 Prozent auf.
3D ist der Schlüssel
Insgesamt ist auffällig, dass 92 Prozent der Studienteilnehmer immer noch zweidimensionales Engineering einsetzen. Prof. Dr.-Ing. Alexander Verl, Leiter des Instituts für Steuerungstechnik der Werkzeugmaschinen und Fertigungseinrichtungen: „Generell stellt sich die Frage: Warum werden im Engineering noch 2-dimensionale Konstruktionspläne erzeugt, wenn die Fertigung eines Schaltschrankes ohnehin in drei Dimensionen erfolgt? Diese Dimensionsreduzierung ist eher kontraintuitiv und kontraproduktiv. Bis zu 35% der Engineeringzeiten und bis zu 22% der Fertigungszeiten können eingespart werden, da den Konstruktionsplänen blind vertraut werden kann. Dreidimensionale Konstruktionszeichnungen bieten auch für die Werker und in der Fertigung selber Vorteile.“ 55 Prozent der Fertigungszeit, führt die ISW-Studie weiter aus, lassen sich in der mechanischen Bearbeitung einsparen, wenn digitale Konstruktionszeichnungen z.B. zur Bearbeitung der Montageplatte und der Korpuswände des Schaltschranks genutzt werden. Immerhin 90 Prozent weniger Zeitaufwand fallen bei der elektrischen Bestückung an, wenn digitale Schaltschrankmodelle für eine Vorkonfektionierung der Klemmen genutzt werden.
