So wie sich bei einem Auto im Laufe der Zeit Bremsen abnutzen, der Scheinwerfer-Stand verändert und Korrosion auftritt, zeigen unterschiedliche Belastungen auch bei einem Messgerät Folgen. Mechanische, chemische und thermische Einflüsse wirken auf die Funktionalität ein. Ein anhaltender Verschleiß kann das Gerät altern lassen und die Genauigkeit der Anzeige beeinflussen. Kalibrierungen geben Aufschluss über die messtechnischen Eigenschaften des Messgeräts. Sie bestätigen den Messwert oder können rechtzeitig auf eine Veränderung aufmerksam machen. Damit sichern diese Untersuchungen das metrologische Kontroll- und Steuersystem einer Anlage ab.
Häufigkeit der Kalibrierung?
Angesichts des Stellenwerts der Kalibrierung von Messgeräten stellt sich aber die Frage nach der Häufigkeit. Beim TÜV oder dem Eichen hat der Gesetzgeber klare Fristen festgeschrieben. Die gibt es für die Kontrolle von Messgeräten in der Industrie nicht. Generell hängen Prüfzyklen von der Art des Messgeräts, seiner Aufgabe und der jeweiligen Applikation ab. Bei Druckmessgeräten hat sich die Faustregel eingebürgert: Je mehr Elektronik und je höher die Genauigkeit, umso häufiger muss kalibriert werden. Aus solch allgemeinen Aussagen, die sich auf Praxiserfahrungen stützen, lassen sich durchaus Kalibrieranforderungen und -zyklen ableiten. Die Spielräume, die in der Vergangenheit aus Kostengründen gern ausgeschöpft wurden, sind im Zeitalter der Qualitätssicherungssysteme eingeengt worden. Die Richtlinien von ISO9001, Good Manufacturing Practice (GMP) oder der US Food and Drug Administration (FDA) enthalten detaillierte Vorschriften für die Kalibrierung von Messgeräten und deren Dokumentation. Diese Normen legen jedoch keine konkreten Prüfzyklen fest. Sie fordern lediglich eine gewisse Regelmäßigkeit ein, die der Anlagenbetreiber in der QS-Dokumentation festzulegen hat. Die DAkkS hat in dem Zusammenhang Empfehlungen für die Abfolge von Kalibrierungen ausgesprochen. Bei Druckmessgeräten etwa reichen die Intervalle von einmal jährlich (z.B. für Druckmessumformer mit elektrischem Ausgang und einer Genauigkeit 0,5 Prozent der Messspanne) bis zu alle fünf Jahre (Druckwaage/Kolbenmanometer). Das Kalibrieren selbst bedeutet, kurz zusammengefasst, das Vergleichen der Anzeige eines Prüflings mit dem Messwert eines Referenzgeräts, das wiederum von einem nationalen oder internationalen Normal geprüft wurde. In der Intralogistik ist die Maximierung der Lagerkapazität entscheidend. Kompakte Sensoren spielen dabei eine Schlüsselrolle: Höchste Leistung in kompakter Bauform schafft mehr Platz für die Ware, denn die Technik macht sich klein. ‣ weiterlesen
Intralogistik: Neue Baumer ToF-Sensoren machen sich klein
Wandel beim Nachweis der Rückführbarkeit

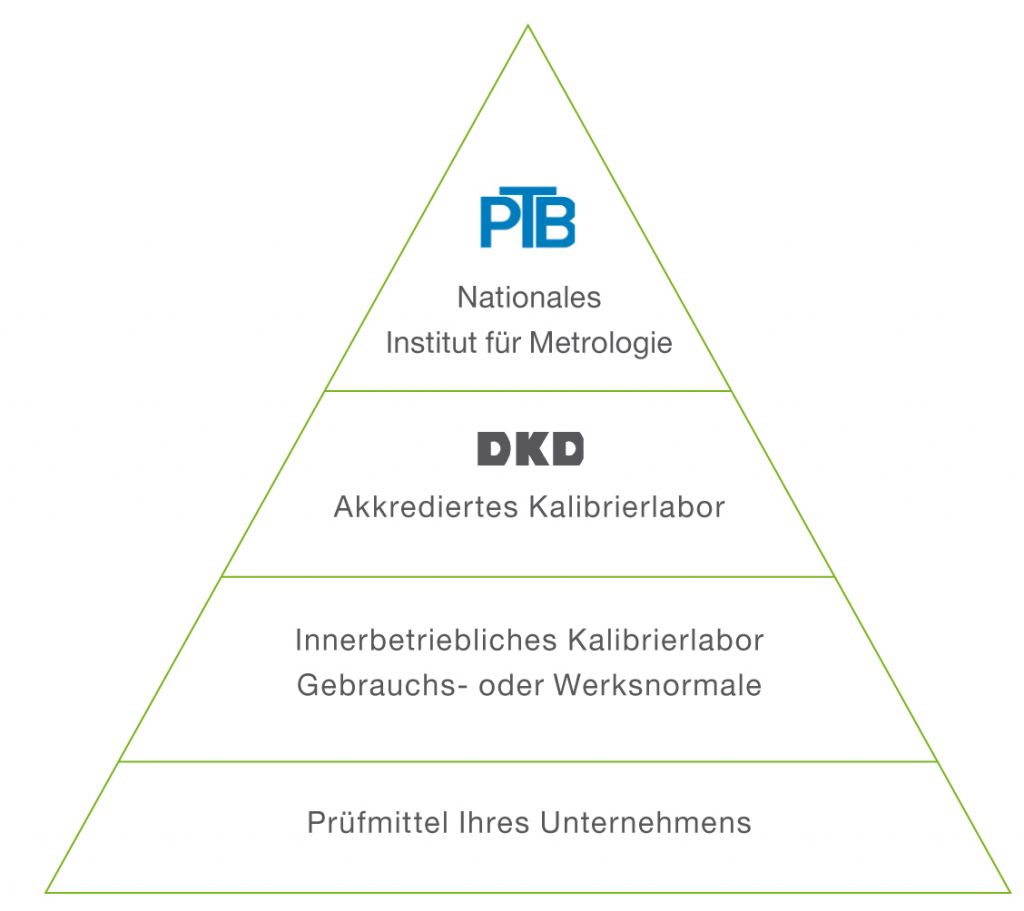

In der Vergangenheit galt auch der 3.1-Kalibrierschein als Bestätigung, ähnlich dem DKD/DAkkS-Kalibrierzertifikat. Dessen Erstellung erfordert jedoch deutlich mehr Aufwand, sowohl bei der Messung als auch bei der Dokumentation. Darüber hinaus darf diese Bescheinigung nur von entsprechend akkreditierten Kalibrierlaboren ausgegeben werden, deren Kompetenz von der DAkkS kontinuierlich überwacht wird. Das DAkkS-Zertifikat wird mittlerweile bei den meisten QS-Audits zur Bedingung gemacht. Die DAkkS hat in diesem Zusammenhang die Vorgaben noch einmal konkretisiert: Werkscheine von akkreditierten Labors werden nicht mehr als Rückführungsnachweis akzeptiert. Sie sind nach neuer Regelung nur noch als Ergebnisbericht ohne Akkreditierungssymbol, also als einfacher Funktionsnachweis eingestuft – im Gegensatz zu den DAkkS-Zertifikaten, die jetzt offiziell als Kalibrierschein mit Akkreditierungssymbol bezeichnet werden. Von der Titeländerung bleibt das Prinzip der Rückführbarkeit unberührt. In der Praxis heißt das: Die Kette der Vergleichsmessungen bis hinauf zum Nationalnormal darf nicht unterbrochen werden. Die Messunsicherheit muss bei jedem Glied der Kette bekannt sein, um die Gesamtunsicherheit des Prüflings berechnen zu können. Übergeordnete Messgeräte sollten in der Regel eine drei- bis viermal so hohe Messgenauigkeit aufweisen. Sämtliche Schritte in der Vergleichskette inklusive der Messergebnisse müssen dokumentiert sein. Zwar fragen Anlagenbetreiber v.a. wegen der QS-Anforderungen zunehmend nach DAkkS-Kalibrierscheinen, aber nicht nur: Das Zertifikat ist aufgrund von Vereinbarungen zwischen der European co-operation for Accreditation (EA), dem die DAkkS angeschlossen ist, und der International Laboratory Accreditation Co-operation (ILAC) global anerkannt.
Anbieterunabhängige Kalibrierlabore
Angesichts des für ein DAkkS-Zertifikat notwendigen messtechnischen und dokumentarischen Aufwands können und wollen sich nur vergleichsweise wenige Unternehmen ein eigenes akkreditiertes Kalibrierlabor leisten; eine Ausnahme bilden meist große Produktionsstätten wie in der Chemieindustrie mit abertausenden Messstellen. Die meisten Firmen nehmen für die Überprüfung ihrer Messgeräte einen externen Dienstleister in Anspruch. So verfügen auch Messtechnikhersteller wie Wika über anbieterunabhängige Kalibrierlabore. Diese Einrichtungen können gleich für mehrere Messgrößen akkreditiert sein. Prüflinge werden normalerweise eingeschickt. Bis sie nach der Kontrolle im Labor wieder zurück und re-installiert sind, muss der Prozess ruhen oder mit entsprechenden Ersatzgeräten bestückt werden. Die Unternehmen sind bestrebt, Ausfallzeiten so kurz wie möglich zu halten. Diese Phasen können mit der Anforderung eines mobilen Kalibrierlabors reduziert werden. Die Prüflinge werden vor Ort je nach Aufgabenstellung in der Anlage oder im Laborfahrzeug kalibriert. Bei dieser Lösung entfällt für den Auftraggeber der logistische Aufwand. Digitale Souveränität in der Automation: Fraunhofer IOSB-INA entwickelt einen KI-Assistenten für die SPS-Programmierung. ‣ weiterlesen
