Das Extremely Large Telescope (ELT) der Europäischen Südsternwarte (ESO), das fernab der Zivilisation und unter extremen Witterungsbedingungen in der chilenischen Atacama-Wüste entsteht, wird das größte optische Teleskop sein, das je gebaut wurde – und soll unser Verständnis des Universums grundlegend verändern. Doch bis es so weit ist, sind in dem enormen Vorhaben noch einige Meilen zu gehen.

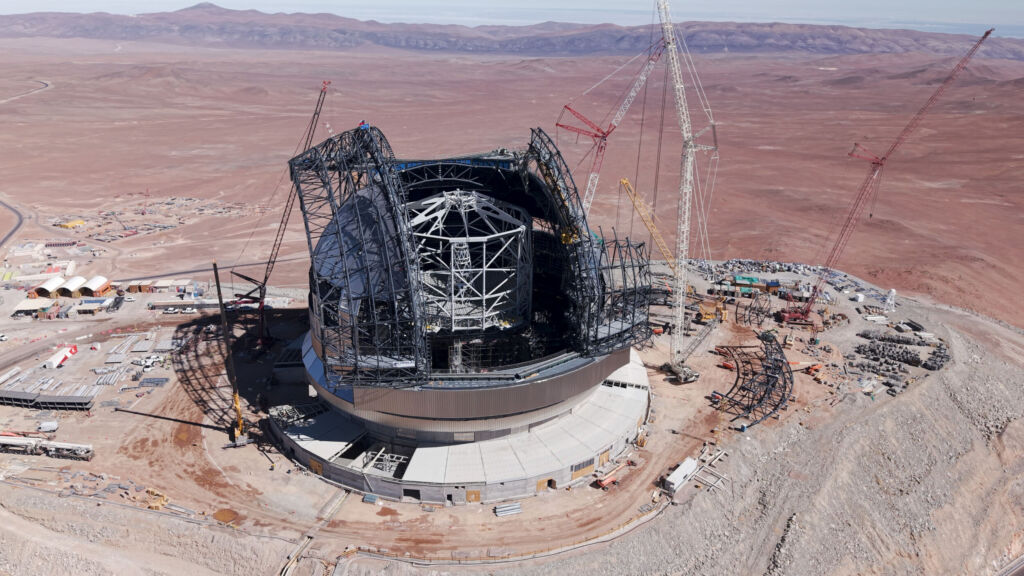

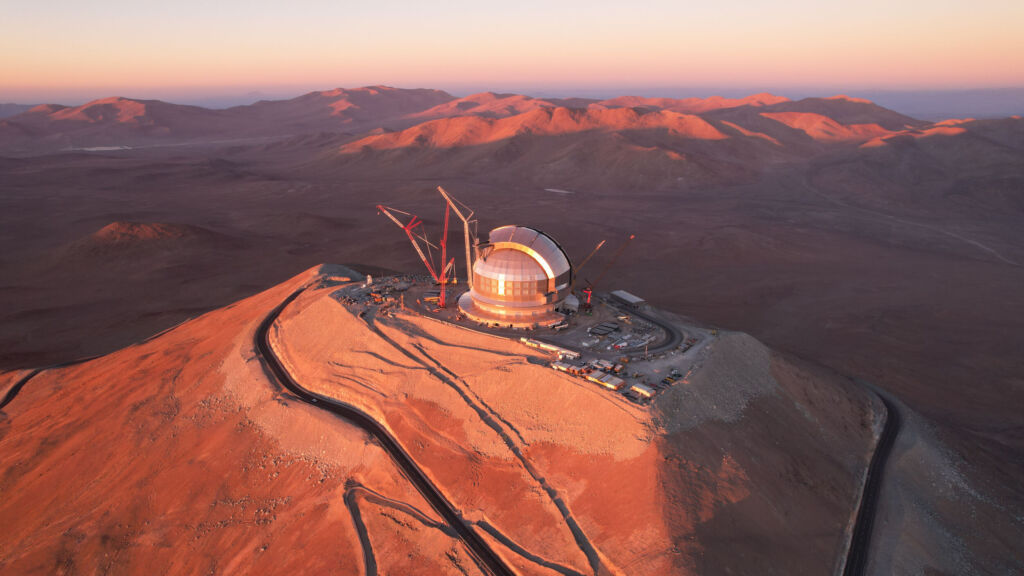

Rund 220.000m³ Fels mussten abgetragen werden, um Platz für die Anlage zu schaffen. Die 150x300m große Bauplattform auf 3.046m Höhe entspricht etwa dem Achtfachen der Grundfläche der Sagrada Família. Und auch die technischen Dimensionen des Bauwerks sind gigantisch: Das ELT wird nach Fertigstellung fünf Spiegelsysteme, hochpräzise Adaptivoptik, eine 3.500t schwere Tragstruktur und eine 80m hohe Schutzkuppel vereinen.

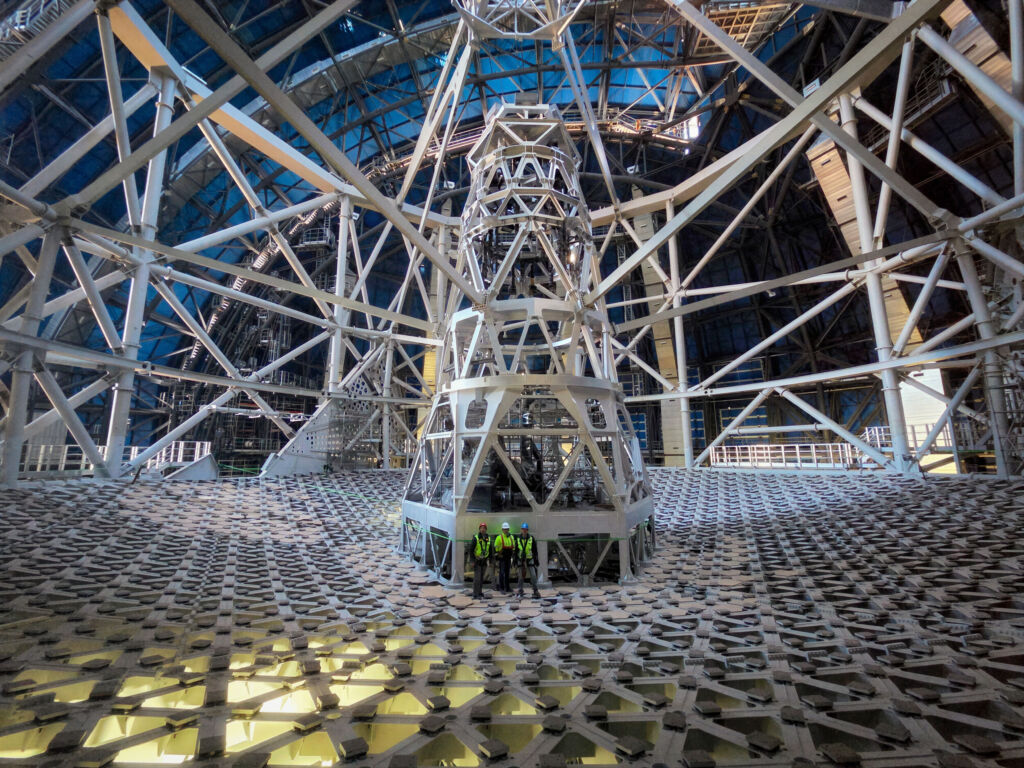

Der Hauptspiegel, der sich aktuell in der Produktion befindet, hat einen Durchmesser von 39m. Da er damit zu groß ist, um aus einem Stück gefertigt zu werden, müssen 798 hexagonale Segmente zusammengefügt werden. Um Winde, Vibrationen und Temperaturunterschiede, die in der Wüstenregion herrschen, bis in den Nanometerbereich auszugleichen, muss außerdem jedes Segment permanent aktiv nachgeführt werden. Ähnlich komplex wird es bei der Konstruktion des sogenannten adaptiven Spiegels, dem größten deformierbaren optischen Element, das je gebaut wurde. Mehr als 5.000 Aktuatoren verändern seine Form bis zu tausendmal pro Sekunde, um atmosphärische Turbulenzen in Echtzeit zu kompensieren.
Die Arbeit am ELT bewegt sich also in einem Spannungsfeld aus gigantischem Maßstab und feinster Präzision. Jede Konstruktionsentscheidung hat unmittelbare Auswirkungen auf benachbarte Systeme, was bedeutet, dass Fertigungstoleranzen von Anfang integriert gedacht werden müssen. Andernfalls drohen nicht nur Fehlfunktionen, sondern auch enorme Aufwände und Kosten. Um den Projekterfolg sicherzustellen, sind also durchgängige digitale Planungs-, Koordinations- und Datenmanagementlösungen zwingend erforderlich. Git, CI/CD-Pipelines, automatisierte Builds, Code-Reviews im Team: in der Softwareentwicklung seit Jahren Standard, in der SPS-Programmierung bisher kaum umsetzbar. ‣ weiterlesen
SPS-Entwicklung trifft DevOps: Wie CODESYS 4 IT-Methoden in die Automatisierung bringt
Digital von A bis Z

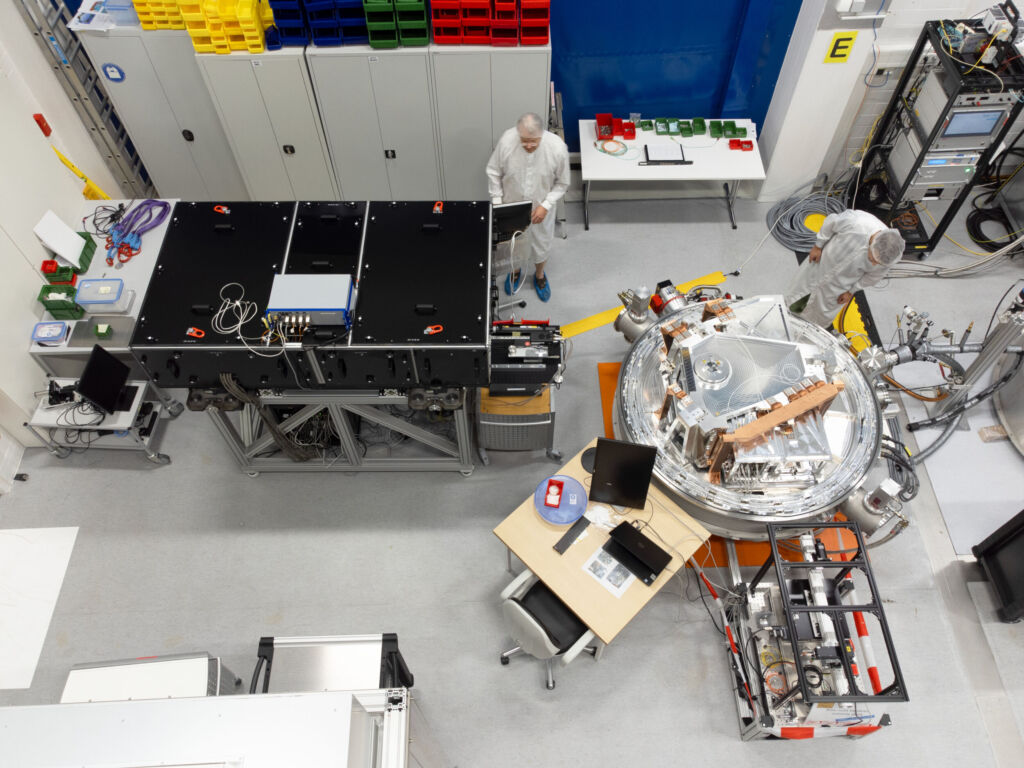

Um diese Komplexität zu beherrschen, setzt die ESO auf ein komponentenbasiertes Engineering-Prinzip und durchgängige digitale Prozessketten. Demnach werden Kuppel, Tragstruktur, Spiegelmechanik und wissenschaftliche Instrumente zunächst als eigenständige Systeme entwickelt, geprüft und abgesichert. Die stark spezifizierte Tool-Landschaft von Autodesk spielt dafür eine Schlüsselrolle, angefangen bei dem zentralen 3D-CAD-System Autodesk Inventor: Es ermöglicht den Konstrukteurinnen und Konstrukteuren, mechanische Bauteile wie Spiegelhalterungen oder Instrumentenkomponenten detailliert zu modellieren und das Zusammenspiel zwischen Gebäudemodell und opto-mechanischen Komponenten noch im Modellstatus zu simulieren. Dadurch sind schnelle und effiziente Optimierungsschleifen möglich, lange bevor Material- oder Fertigungskapazitäten gebunden werden.
Parallel zur mechanischen Konstruktion wächst mit Autodesk Revit ein digitales Abbild des Bauwerks. Das BIM-System verbindet geometrische, technische und prozessbezogene Informationen – von Material und Bauteilgeometrie bis zu Installationssequenzen und technischen Anforderungen. So schafft es eine gemeinsame Sprache für Architektur, Bauingenieurwesen, technische Gebäudeausrüstung und die mechanischen Systeme des Teleskops.
Gerade an den Schnittstellen liegt dabei der Mehrwert: Installationsfolgen, Platzbedarfe und räumliche Konflikte können frühzeitig bewertet werden. Damit wird das digitale Modell zur verbindenden Ebene zwischen Bauwerk und Technik. Maschinen kommunizieren, reagieren und steuern Prozesse. Nur ihr Licht wird oft noch als passive Komponente behandelt. Dabei zeigen SPS-Anbindung, IO-Link und Signalfunktionen: Intelligentes Licht kann längst mehr als leuchten. ‣ weiterlesen
Wie intelligent ist Licht?
Zentrale Datenplattform für globale Teams
Ebenso anspruchsvoll wie die Technik ist die Organisation eines Projekts, an dem Forschungsinstitute, Industriepartner und Zulieferer über Länder- und Zeitzonengrenzen hinweg mitwirken. Autodesk Forma (vormals bekannt als Autodesk Construction Cloud) dient dabei als gemeinsame Kollaborationsumgebung, in die Architektur- und Mechanikdaten von Zulieferern eingebunden werden können. Externe Partner arbeiten so mit immer aktuellen Informationen, ohne direkten Zugriff auf die interne Infrastruktur zu benötigen; eine zentrale, versionierte Datenbasis hält freigegebene Informationen nachvollziehbar bereit.
Diese digitale Kontinuität ist nicht allein für Planung und Montage relevant. Sie schafft zugleich die Grundlage für die Betriebsphase des ELT. Ein Teleskop dieser Größenordnung wird über Jahrzehnte gewartet, überprüft und weiterentwickelt. Daten aus Konstruktion, Fertigung, Qualitätsprüfung und Montage werden damit zu einer langfristigen Wissensbasis – für Instandhaltung, Ersatzteile, künftige Anpassungen und perspektivisch einen digitalen Zwilling des Observatoriums.
Digitales Engineering als Brückenbauer
Viele der Engineering-Lektionen aus dem ELT-Projekt lassen sich auf andere Großvorhaben übertragen – von der Prozessindustrie über die Energieerzeugung bis zum Anlagenbau. Was sich beim Blick auf das ELT besonders klar zeigt: Je größer das System und je höher die geforderte Präzision, desto unverzichtbarer sind klare Struktur, digitale Disziplin und ein durchgängiger Datenfluss.
