Praxisbeispiel Dickenmessung
Auch bei der Herstellung und Verarbeitung von Blechen, Folien oder Platten ist die Dicke eine entscheidende Prozessgröße. Die Dickenmessung eignet sich auch als Inline- oder Offline-Eingangskontrolle vor Maschinen, um Fehldicken frühzeitig vor einer Weiterverarbeitung zu erkennen. Berührungslose Messverfahren bieten hier klare Vorteile, da sie das Material nicht beeinflussen und kontinuierliche Inline-Messungen ermöglichen. Je nach Genauigkeitsanforderung erfolgt die Messung einseitig oder – für maximale Präzision – beidseitig.

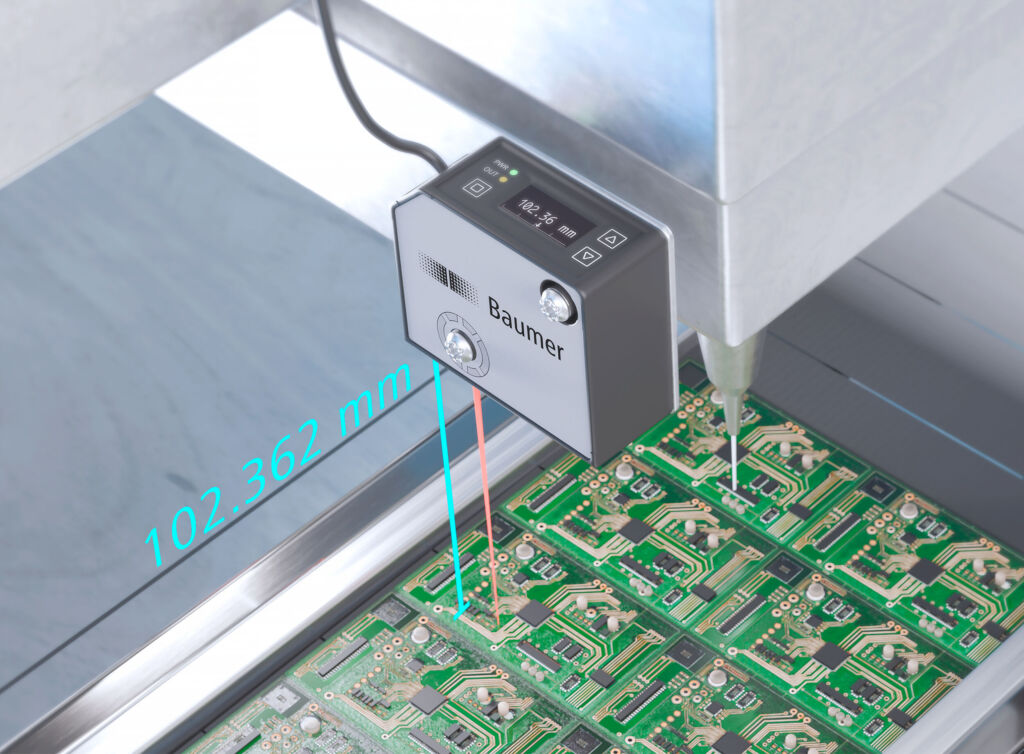

Bei der beidseitigen Messung erfassen zwei Sensoren synchron die Distanz zum Objekt, sodass sich die Dicke als Differenzwert bestimmen lässt. Je nach Anforderung und Objekt empfehlen sich hier Ultraschallsensoren oder die optischen Sensoren der Baumer Serie OM60, die selbst geringste Abweichungen in der Dicke erfassen können. Solche leistungsfähigen Sensoren liefern auch bei reflektierenden Metallen, rauen Oberflächen oder inhomogenen Materialien stabile Ergebnisse. Automatisierungstechnik von Beckhoff ermöglicht die effiziente Entwicklung ressourcenschonender Verpackungsmaschinen, verkürzt Konstruktionszeiten und senkt Kosten – für innovative Lösungen und nachhaltige Produktionsprozesse. ‣ weiterlesen
Vorsprung im Packaging
Praxisbeispiel Time-of-FlightSensoren in Shuttles
In der Intralogistik eignen sich Time-of-Flight-Sensoren (ToF) gut für die Fachbelegtkontrolle, in der große Messbereiche bis 2,5m gefordert sind. Kompakte Shuttles bieten nur sehr begrenzten Raum für Sensorik, daher ist hier eine extrem kompakte Bauweise notwendig, wie sie der Baumer OT200 bietet. Sensoren müssen hier aber nicht nur klein und robust sein, sondern auch bei schrägen Einbauwinkeln mit hoher Winkeltoleranz zuverlässig messen. Mit aufeinander abgestimmten Komponenten und Designs gelingt es Baumer, die Vorteile der ToF-Technologie einzusetzen. Dazu zählen empfindliche, rauscharme Empfänger mit einer hohen Quanteneffizienz, spezifische Optik, Baumer Elektronik-Design und die damit einhergehende Signalverarbeitung sowie die Algorithmen. Baumer ToF-Sensoren messen daher auf Container in unterschiedlichsten Farben und Formen zuverlässig.
Fazit
Optische Distanzsensoren haben sich als Schlüsseltechnologie der industriellen Automatisierung etabliert. Laser-Distanzsensoren bieten höchste Präzision auf kurze Distanzen, während Time-of-Flight-Sensoren ihre Stärken bei größeren Reichweiten ausspielen. Moderne Systeme kompensieren Einflüsse wie Oberflächenvariationen, Verschmutzung oder Temperaturdrift durch ausgefeilte Signalverarbeitung und robuste Konstruktion. Für viele Anwendungen sind sie damit nicht nur eine Option, sondern die technisch und wirtschaftlich sinnvollste Lösung.
