Wer zuletzt kommt, verliert Zeit – dieses Prinzip galt lange auch für die Elektrokonstruktion. Erst wenn die mechanische Entwicklung nahezu abgeschlossen war, konnte der Kabelbaum geplant werden. Für Prototypen bedeutete das oft Reverse Engineering unter hohem Termindruck.
Parallel zur Mechanik entwickeln
Bomag, Hersteller von Erd- und Asphaltwalzen, Fräsen und Straßenfertigern, hat diesen Ablauf früh hinterfragt. Bei Neuentwicklungen arbeiten die Elektro-Konstrukteure heute von Beginn an mit einem digitalen Zwilling des Kabelbaums. Die Daten lassen sich im Prototypenbau ebenso nutzen wie in der Serienfertigung. Der Anstoß kam bereits 2014. Sascha Michalski, heute Team Leader Electrical Engineering, evaluierte damals im Rahmen eines internen Projekts die dreidimensionale Kabelbaumkonstruktion. Ziel war es, Kabelbäume bereits vor dem physischen Maschinenprototypen zu planen und möglichst seriennah zu fertigen.
Wie anspruchsvoll diese Aufgabe ist, zeigt das Beispiel einer Asphaltwalze des Typs BW 174 AP-5 AM an der rund 1.000 Einzelleitungen mit einer Gesamtlänge von mehr als 2km verbaut sind – allein in der Basismaschine. Je nach gewählten Optionen steigt dieser Umfang um weitere 30 bis 40 Prozent. Automatisierungstechnik von Beckhoff ermöglicht die effiziente Entwicklung ressourcenschonender Verpackungsmaschinen, verkürzt Konstruktionszeiten und senkt Kosten – für innovative Lösungen und nachhaltige Produktionsprozesse. ‣ weiterlesen
Vorsprung im Packaging

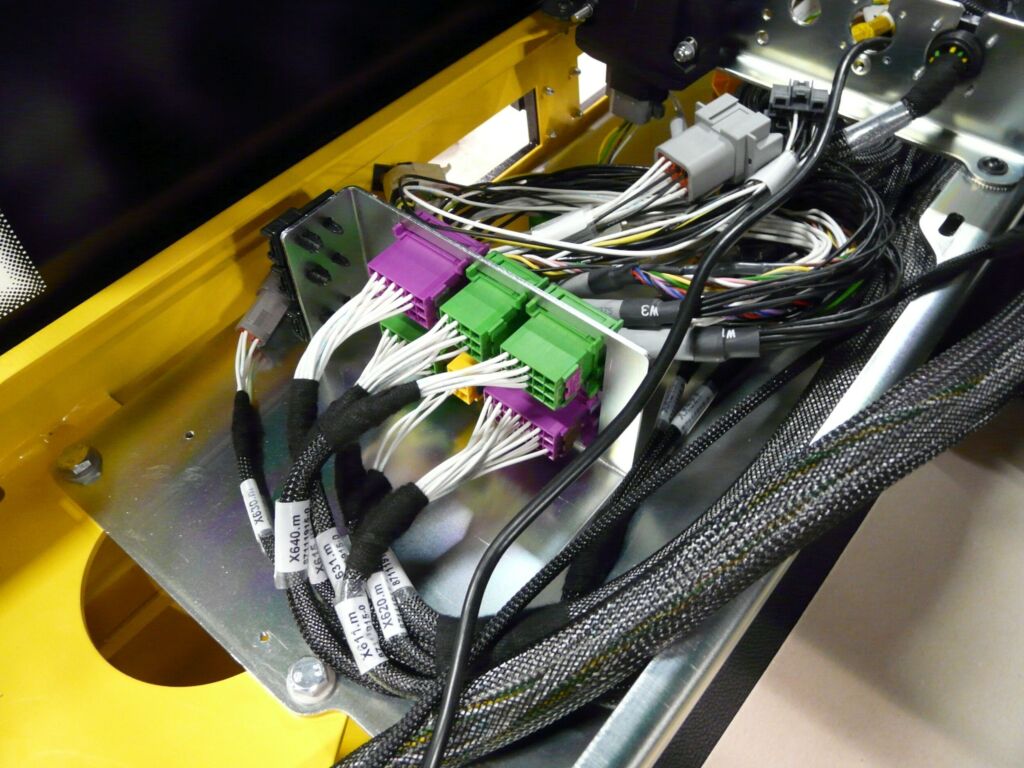

Aus CAD-Daten werden komplette Kabelbäume

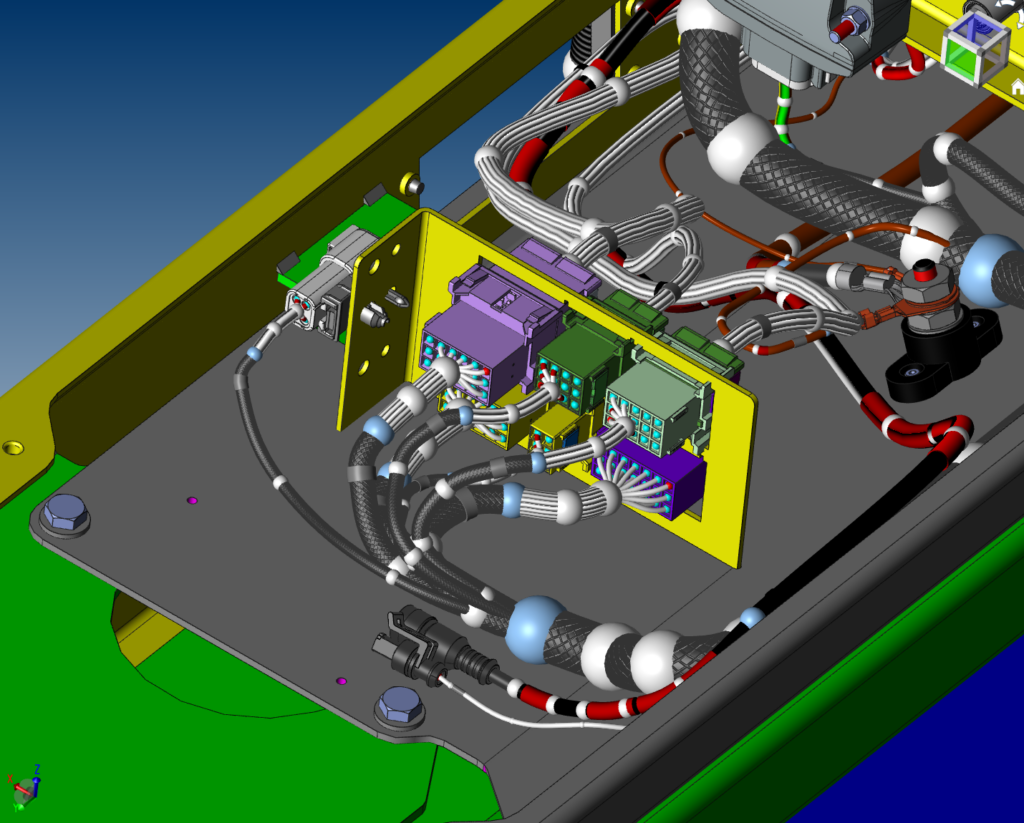

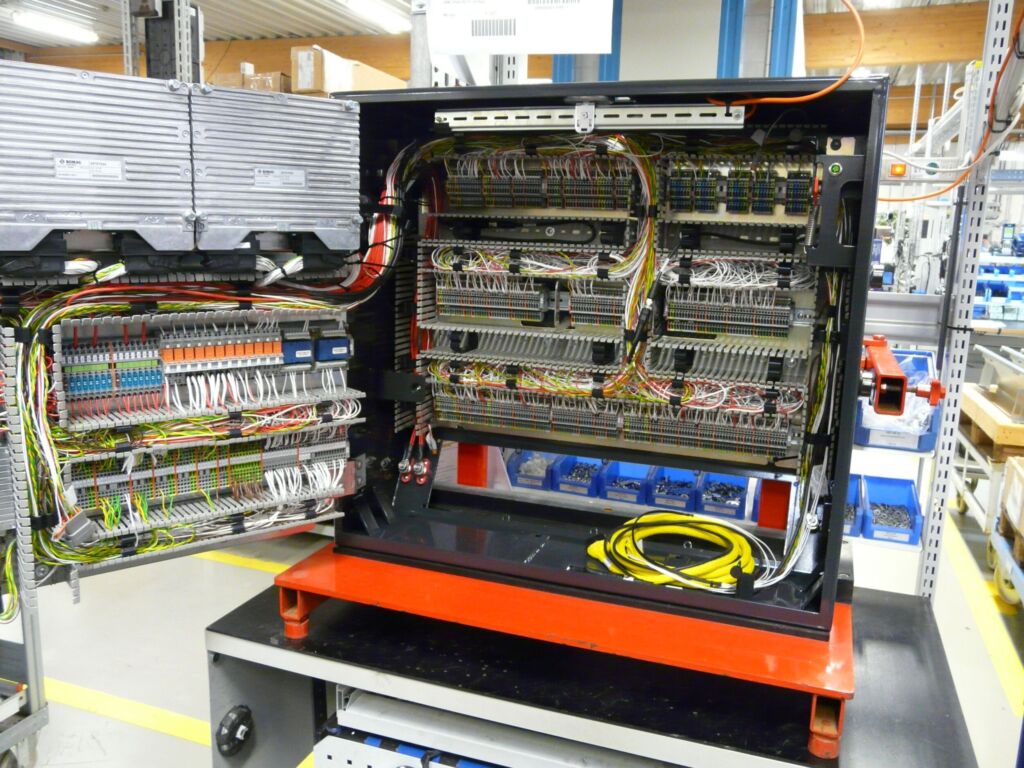

Eplan Harness proD unterstützt die automatisierte Erstellung von Materialstücklisten und detaillierten Kabelbaumzeichnungen. Da bei Bomag bereits Eplan Electric P8 im Einsatz war, ließ sich das System zügig integrieren. Aus den CAD-Daten der Mechanik entstehen in Harness proD komplette Kabelbäume inklusive Verlegewegen und Befestigungen. Mechanik und Elektrotechnik arbeiten dadurch parallel. Das verkürzt Entwicklungszeiten, erleichtert Abstimmungen und schafft klare Vorgaben für den Prototypenbau. Auch komplexe Kabelbäume werden intern vorbereitet, auf dem Verlegebrett aufgebaut und umfassend getestet. Gleichzeitig schafft die standardisierte Datenbasis die Voraussetzung, Prototypen auch gemeinsam mit externen Partnern umzusetzen.
Wachsende Aufgaben weltweit
Die Bedeutung von Standardisierung und Automatisierung zeigt der Blick auf die Stückzahlen. 2026 verantwortet die Abteilung mehr als 30 Prototypen – von handgeführten Maschinen bis zu komplexen Fräsen und Walzen. Zusätzlich kommen 300 bis 400 neue Kabelbäume zum aktiven Bestand von rund 2.000 hinzu. Neben Kabelbäumen betreut das Team auch die Serienpflege weiterer Elektrokomponenten wie Beleuchtung oder Powerboards. Zudem unterstützt es Standorte in China, Indien, Italien und den USA, an denen landesspezifische Anpassungen umgesetzt werden. Weltweit arbeiten inzwischen mehr als 30 Anwender mit Eplan-Lösungen, darunter auch Nutzer von Eplan Fluid.
