Mechanische IIoT-Messgeräte bei Bohrloch-Überwachung
Manometer werden digital
Die größte Herausforderung beim Industrial Internet of Things (IIoT) besteht in der Transformation bestehender Anlagen und Prozesse. Dass sich auf diesem Weg auch mechanische Messgeräte in die digitale Welt integrieren lassen, zeigt Wika bei einem Projekt für ein Erdölunternehmen in Norddeutschland zur Überwachung von Druck, Temperatur und Füllstand an Bohrlöchern.

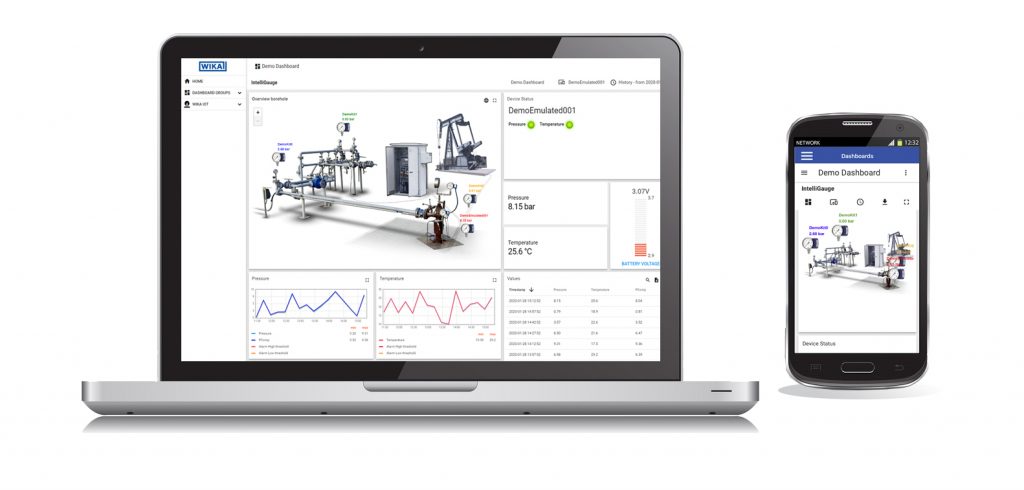

 Über die Messwerte, Geräteinformationen und Analysen lässt sich ein komplexes Bild über den Ist-Zustand der Anlagen zusammenfügen und Trends ableiten.
Über die Messwerte, Geräteinformationen und Analysen lässt sich ein komplexes Bild über den Ist-Zustand der Anlagen zusammenfügen und Trends ableiten.Bild: © bagiuiani/Fotolia.com / Wika Alexander Wiegand SE & Co. KG

Um Kunden künftig eine Systemlösung anbieten zu können, entwickelt Wika neben IIoT-kompatiblen Messgeräten eine zentrale Plattform mit offenen Standards, um den bidirektionalen Datenaustausch sowohl mit der Sensorebene (Messgeräte) als auch mit Kundensystemen zu gewährleisten. Diese Plattform wird auch das Erdölunternehmen nutzen, dessen Bohrlochüberwachung an einem Standort in Norddeutschland digitalisiert wird. Die Firma hatte sich zu diesem Projekt aufgrund einer Änderung des Bergbaugesetzes entschlossen. Dessen Neufassung schreibt eine permanente Datenerfassung an den Förderstellen vor. Bislang ist es üblich, dass Mitarbeiter in Intervallen einzeln liegende Förderstellen zur Kontrolle anfahren und die Werte der Messgeräte sowie den Wasserstand im Bohrloch ablesen und notieren; ein kosten- und zeitaufwändiges Procedere. In Ölfeldern mit mehreren Bohrlöchern werden Sicherheitsfunktionen über ein Prozessleitsystem gesteuert, eine lokale Lösung ohne Anbindung nach außen. Auch hier ist eine regelmäßige Vorort-Kontrolle durch Personal notwendig. Theoretisch wäre es möglich, die Daten aller Förderstellen über Kabel an eine zentrale Leitstelle zu übermitteln. Das Verlegen der Kabel über große Distanzen würde allerdings einen erheblichen Eingriff in die Natur bedeuten und darüber hinaus betriebswirtschaftlich keinen Sinn ergeben.

Bild: WIKA Alexander Wiegand SE & Co. KG

Wirtschaftliche Lösung

Das von Wika entwickelte und für alle Förderstellen einheitliche Konzept erfüllt alle Auflagen, ohne dass die Betriebserlaubnis geändert werden muss. Für den Auftraggeber ist es zugleich eine wirtschaftliche Lösung: Etliche Ölfelder haben nur noch eine begrenzte Laufzeit, das Budget für Investitionen muss im entsprechenden Verhältnis stehen. Das digitalisierte System der Bohrlochüberwachung lässt sich auch in dem engeren Finanzrahmen realisieren. An den Förderstellen werden bisher ausschließlich mechanische Messgeräte eingesetzt, anhand deren Messwerte die Anlage überwacht wird. Der Betreiber möchte eine solche Vor-Ort-Anzeige als zusätzliche hilfsenergiefreie Kontrollmöglichkeit neben dem Online-Monitoring aufrechterhalten, vor allem bei den entscheidenden Messgrößen Druck und Temperatur. Beim Aufbau der digitalisierten Überwachung werden daher die bisherigen Geräte durch Typen der intelliGauge- und intelliTherm-Serie von Wika ersetzt. Diese verfügen sowohl über einen elektrischem Ausgang als auch eine Vor-Ort-Anzeige. Der Füllstand des Tankspeichers am Bohrloch hingegen wird künftig über einen Schwimmerschalter mit 4-20mA-Signal erfasst. Alle Geräte werden über ihre elektrischen Ausgänge mit einem lokalen Gateway in der Anlage vernetzt. Das Gateway überträgt die Daten der Messstellen an die zentrale Systemplattform. Dies geschieht über einen LPWAN-Funkstandard (Low Power Wide Area Network). Im Fall von Messgeräten für Druck, Temperatur oder Füllstand müssen pro Tag nur vergleichsweise wenige Daten gesendet werden. Die Batterie zum Betrieb des Funkmoduls hat daher eine Lebensdauer von bis zu zehn Jahren, was die Installations- und Wartungskosten gering hält.

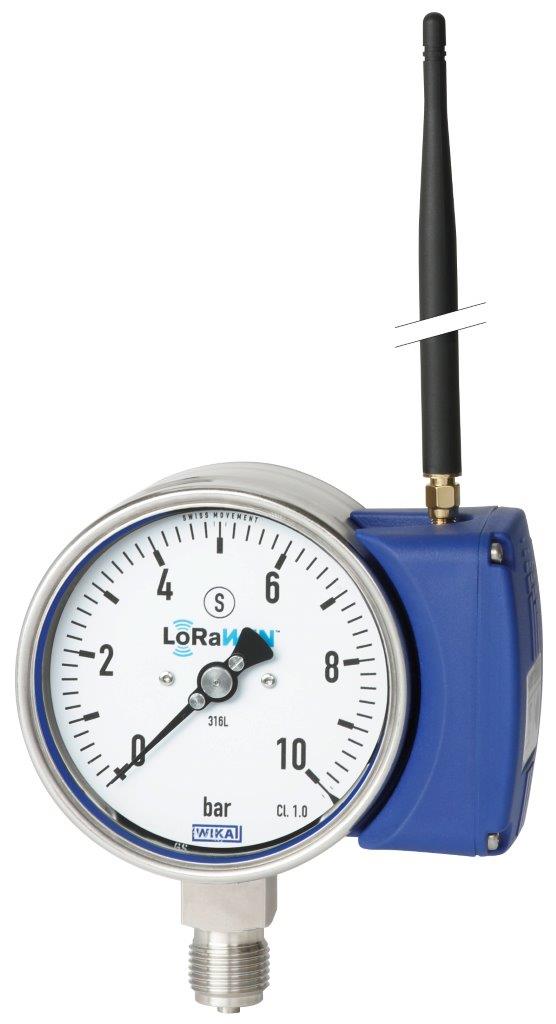

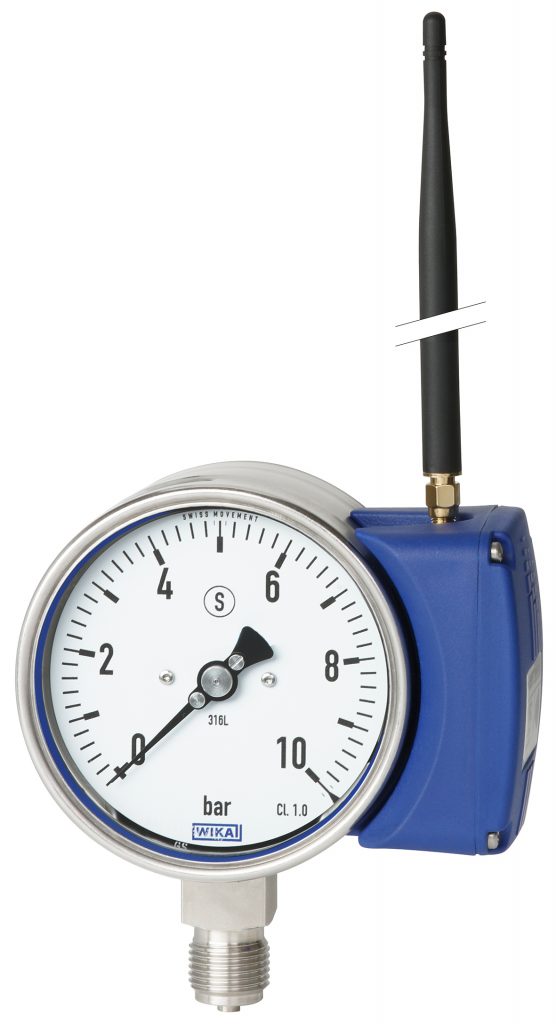

 Für eine entlegene Bohrlochüberwachung setzt ein Erdölunternehmen Manometer mit integriertem LoRa-Modul, Typ PGW23 ein. Die Sicherheitsfunktionen selbst werden über ein Prozessleitsystem gesteuert, eine lokale Lösung ohne Anbindung nach außen.
Für eine entlegene Bohrlochüberwachung setzt ein Erdölunternehmen Manometer mit integriertem LoRa-Modul, Typ PGW23 ein. Die Sicherheitsfunktionen selbst werden über ein Prozessleitsystem gesteuert, eine lokale Lösung ohne Anbindung nach außen.Bild: Wika Alexander Wiegand SE & Co. KG

LoRaWAN und Mioty

Beim Funkstandard für seine IIoT-Geräte konzentriert sich Wika unter anderem auf LoRaWAN und Mioty. Beide senden auf einem öffentlichen Band (868MHz), das von zugelassenen Geräten lizenzfrei genutzt werden kann. Abhängig von der Topographie, lassen sich mit ihnen Distanzen von 30km und mehr überbrücken. Sie erweisen sich daher auch als ideal für Einsatzgebiete mit schwachem Mobilfunknetz. Auf dem Markt ist LoRaWAN bereits etabliert. Wika nutzt den Standard auch, um klassische Anzeigegeräte in digitalisierte Abläufe einzubinden. Als erstes einer neuen Reihe von mechanischen LPWAN-Geräten hat der Hersteller ein Manometer mit integriertem LoRa-Modul, Typ PGW23, im Portfolio. Bei diesem Typ wandelt ein Mikroprozessor den von der Rohrfeder übertragenen Messwert in ein Funksignal um. Neben LPWAN-Lösungen bezieht Wika auch Mobilfunkstandards, die der Hersteller bereits in einer Messlösung zur Überwachung dezentraler Tankanlagen integriert hat, in seine Planungen mit ein. Bei hohem Messwertaufkommen in dynamischen Prozessen bedarf es für Sendungen im Sekundentakt einer entsprechenden Bandbreite und Energieleistung, sprich: Stromanschluss. Außerdem können Systeme aufgebaut werden, bei denen viele Low Power-Datensendungen auf einen Mobilfunkknoten konzentriert und dann gebündelt übertragen werden.

Beim Funkstandard für das beschriebene Bohrloch-Projekt fiel die Wahl auf Mioty, der als nächste Generation der LPWAN-Technologie gilt und bei dem das Erdölunternehmen einen der ersten Feldeinsätze bestreitet. Der vom Fraunhofer-Institut für integrierte Schaltsysteme entwickelte Mioty-Standard arbeitet mit dem Telegramm-Splitting-Verfahren, das eine stabile Datenübertragung mit kleiner Fehlerrate ermöglicht. Mioty ist zugleich extrem skalierbar. Netzwerke mit einer sehr großen Zahl von Endgeräten und nur einem Empfänger können ohne Qualitätsverlust betrieben werden. Die Betreiberfirma der Ölförderanlagen hatte sich in erster Linie wegen der ausgeprägten Netzwerksstabilität für den neuen Low Power-Standard entschieden. Dieser sorgt für einen stetigen Datenfluss auf die Plattform, wo sich aus Messwerten, Geräteinformationen und Analysen ein komplexes Bild über den Ist-Zustand der Anlagen zusammenfügt und sich Trends ableiten lassen. Sämtliche Zustandsmeldungen können darüber hinaus über SMS oder E-Mail im Bereitschaftsfall auf ein Smartphone übertragen werden, um unmittelbar auf eine mögliche Störung reagieren zu können.

Bild: ©thirdkey/stock.adobe.com

Datengestützte Anlagensteuerung

Über den Nachweis der Anlagensicherheit gegenüber Behörden und Kunden hinaus kann der Betreiber die Vorteile der IIoT-Lösung umfassend ausschöpfen. Auf Basis der Daten werden alle Abläufe bedarfsgerecht gesteuert, Vorort-Kontrollen und andere Einsätze so auf ein notwendiges Mindestmaß beschränkt. Die Ölförderung richtet sich künftig an den aktuellen Bohrloch-Parametern aus, um Verluste durch einen ineffizienten Betrieb zu verhindern. In einer zweiten Stufe soll eine automatische Bohrloch-Abschaltung in das System integriert werden. Die Plattform ermöglicht zudem eine zustandsbasierte Instandhaltung. Eine Wartung oder ein Gerätetausch erfolgt nicht mehr nach festgelegten Intervallen, sondern ausschließlich aufgrund datengestützter Entscheidungen. Dieses Vorgehen ist kostensparend und schließt Fehler weitestgehend aus.
